標準ドライブチェーン

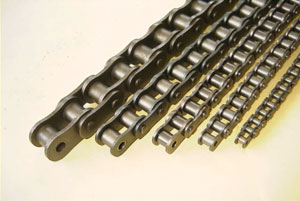

- 標準ローラチェーン
単列
多列

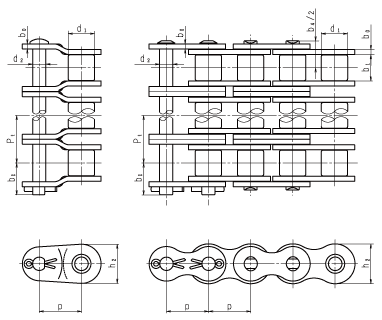

ローラチェーン寸法・諸元表単位(mm)RK
チェーン
番号ピッチ 呼称幅 ローラ
外径ピン プレート 横
ピッチJIS
引張強さ
（最小）引張強さ
（平均）最大
許容張力概略
質量外径 長さ 長さ 厚さ 高さ P b1
(min)d1
(max)d2
(max)b4
(b4/2)bc b0 h2
(max)Pt kN kgf kN kgf kN kgf kgf/m RK 25 6.35 3.10 *3.30 2.31 7.8
(3.9)4.60 0.75 6.1 6.4 3.6 367 4.9 500 0.6 65 0.13 RK 25-2 7.2 734 9.8 1,000 1.1 110 0.26 RK 25-3 10.8 1,102 14.7 1,500 1.6 160 0.39 RK 25-4 14.4 1,469 19.6 2,000 2.0 210 0.52 RK 35 9.525 4.68 *5.08 3.58 11.55
(5.75)7.45 1.25 9.1 10.1 8.7 886 11.8 1,200 2.1 220 0.32 RK 35-2 17.4 1,770 23.5 2,400 3.6 370 0.69 RK 35-3 26.1 2,660 35.3 3,600 5.4 550 1.05 RK 35-4 34.8 3,550 47.1 4,800 7.1 720 1.41 RK 40 12.70 7.85 7.92 3.98 16.25
(8.15)9.60 1.50 12.1 14.4 15.2 1,549 18.1 1,850 3.6 370 0.63 RK 40-2 30.4 3,098 36.3 3,700 6.2 630 1.19 RK 40-3 45.6 4,648 54.4 5,550 9.0 920 1.78 RK 40-4 60.8 6,197 72.5 7,400 12.0 1,220 2.37 RK 50 15.875 9.40 10.16 5.09 20.45
(10.2)11.50 2.00 15.1 18.1 24.0 2,440 31.4 3,200 6.3 650 1.02 RK 50-2 48.0 4,890 62.7 6,400 10.8 1,100 1.96 RK 50-3 72.0 7,340 94.1 9,600 15.8 1,620 2.95 RK 50-4 96.0 9,786 125.5 12,800 21.0 2,140 3.91 RK 60 19.05 12.57 11.91 5.96 25.45
(12.7)15.80 2.40 18.1 22.8 34.2 3,486 44.6 4,550 8.8 900 1.48 RK 60-2 68.4 6,972 89.2 9,100 15.0 1,530 3.11 RK 60-3 102.6 10,460 133.9 13,650 22.0 2,250 4.63 RK 60-4 136.8 13,940 178.5 18,200 29.1 2,970 6.20 RK 80 25.40 15.75 15.88 7.94 32.4
(16.2)19.40 3.20 24.2 29.3 61.2 6,238 70.6 7,200 14.7 1,500 2.55 RK 80-2 122.4 12,477 141.2 14,400 25.0 2,550 5.07 RK 80-3 183.6 18,710 211.9 21,600 36.7 3,750 7.58 RK 80-4 244.8 24,950 282.5 28,800 48.5 4,950 10.10 RK 100 31.75 18.90 19.05 9.54 (19.6) 23.20 4.00 30.2 35.8 95.4 9,720 118.0 12,100 22.5 2,300 3.79 RK 100-2 190.8 19,450 237.0 24,200 38.3 3,910 7.53 RK 100-3 286.2 29,170 356.0 36,300 56.4 5,750 11.30 RK 100-4 381.6 38,900 474.0 48,400 74.4 7,590 15.10 RK 120 38.10 25.22 22.23 11.11 (24.7) 28.50 4.80 36.2 45.4 137.1 13,970 166.0 17,000 30.4 3,100 5.4 RK 120-2 274.2 27,950 333.0 34,000 51.7 5,270 11.0 RK 120-3 411.3 41,920 500.0 51,300 76.0 7,750 16.5 RK 120-4 548.4 55,900 667.0 68,000 100.3 10,230 22.0 RK 140 44.45 25.22 25.40 12.71 (26.6) 31.40 5.60 42.2 48.9 185.9 18,950 215 22,000 40 4,100 7.1 RK 140-2 371.8 37,900 431 44,000 68 6,970 14.1 RK 140-3 557.7 56,850 647 66,300 100 10,250 21.1 RK 140-4 743.6 75,800 863 88,000 132 13,530 28.1 RK 160 50.80 31.55 28.58 14.29 (31.6) 37.10 6.40 48.3 58.5 244 24,930 269 27,500 53 5,400 9.8 RK 160-2 489 49,860 539 55,000 90 9,180 19.4 RK 160-3 733 74,800 809 85,500 132 13,500 29.0 RK 160-4 978 99,730 1,079 110,000 175 17,820 38.6 RK 180 57.15 35.48 35.71 17.46 (36.3) 42.10 7.10 54.4 65.8 308 31,420 362 37,000 57 5,900 13.4 RK 180-2 616 62,830 725 74,000 98 10,030 26.6 RK 180-3 925 94,250 1,088 111,000 144 14,750 39.9 RK 180-4 1,233 125,660 1,451 148,000 191 19,470 53.1 RK 200 63.50 37.85 39.68 19.85 (39.05) 46.65 8.00 60.4 71.6 382 38,900 470 48,000 73 7,500 17.3 RK 200-2 763 77,810 941 96,000 125 12,750 34.6 RK 200-3 1,145 116,720 1,412 144,000 183 18,750 50.8 RK 200-4 1,527 115,630 1,883 192,000 242 24,750 67.6 RK 240 76.20 47.35 47.63 23.81 (48.3) 55.80 9.50 72.4 87.8 550 56,100 686 70,000 99 10,100 23.3 RK 240-2 1,100 112,200 1,373 140,000 168 17,170 46.0 RK 240-3 1,650 168,300 2,060 210,000 247 25,250 68.7 RK 240-4 2,200 224,400 2,746 280,000 326 33,330 91.3 *印はブシュドチェーンですので、ローラ外形d1はブシュ外形となります。
()内はb4/2の値です。
多列ローラチェーン番号は上記チェーン番号の次に-（ハイフン）を付け、その次に列数を表す数字を続けます。
例：ピッチP=15.875mm 呼称幅b1=9.40mmの2列ローラチェーンのチェーン番号はRK50-2
多列ローラチェーンのピンの全長は次の式による
\(\mbox{リベット形ピン}\hspace{6pt}\mbox{全長}=b_4+Pt(n-1)\)尚、多列ローラチェーンの引張強さ及び軸受面積は単列の列数倍となります。
\(\mbox{割ピン形ピン}\hspace{6pt}\mbox{全長}=\cfrac{b_4}{2}+bc+Pt(n-1)\hspace{12pt}\mbox{但し}n\mbox{は列数}\)
質量もほぼ列数倍です。
耐摩耗ドライブチェーン
- シールチェーン
チェーンの寿命を左右する要因にチェーンのピン、ブシュ間のグリース切れがあります。
シールチェーンは、このグリース切れをカバー（シール）しチェーンの寿命を延ばすことに成功しました。
-
アタッチメント付チェーンも製作致します。
- シールチェーンはピン～ブシュ間にグリースを封入しています。
チェーンの切り継ぎの際などにグリースをふきとらないように注意してください。
グリースが少ないと摩耗が進みます。
-
シールチェーンはシール（Oリング）や封入グリースの劣化により、局部的にピン～ブシュの摩耗が進行する場合がありますので、伸びによる使用限界は1.0%に設定してあります。
シールチェーンは
水、泥水、塵埃などの悪環境に適します。
特に伸びを嫌う使用に適します。
低速はもちろんの事、高速使用に最適です。
標準チェーンと比較してメンテナンスにおいて優れています。
標準チェーンと比較して静音効果を発揮します。
>>シールチェーン取付方法
水、泥水、塵埃などの悪環境に適します。
特に伸びを嫌う使用に適します。
低速はもちろんの事、高速使用に最適です。
標準チェーンと比較してメンテナンスにおいて優れています。
標準チェーンと比較して静音効果を発揮します。
>>シールチェーン取付方法

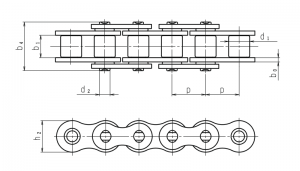

シールチェーン寸法・諸元表
単位(mm)
| RK チェーン 番号 | ピッチ | 内リンク 内幅 | ローラ | ピン | リンクプレート | 平均引張強さ | 最大許容張力 | 概略質量 | ||||
| P | b１ (min) | d1 (max) | d2 (max) | b4 | b0 | h2 (max) | kN | kgf | kN | kgf | kｇｆ/m | |
| 35PO | 9.525 | 4.68 | ※5.08 | 3.58 | 13.0 | 1.25 | 9.1 | 10.6 | 1080 | 1.86 | 190 | 0.34 |
| 40BO | 12.70 | 7.85 | 7.92 | 3.98 | 19.4 | 1.5 | 12.1 | 18.1 | 1850 | 3.6 | 370 | 0.67 |
| 50BO | 15.875 | 9.40 | 10.16 | 5.09 | 23.6 | 2.0 | 15.1 | 31.4 | 3200 | 6.4 | 650 | 1.11 |
| 60BO | 19.05 | 12.57 | 11.91 | 5.96 | 28.6 | 2.4 | 18.1 | 44.6 | 4550 | 8.8 | 900 | 1.60 |
| 80BO | 25.40 | 15.75 | 15.88 | 7.94 | 37.4 | 3.2 | 24.2 | 70.6 | 7200 | 14.7 | 1500 | 2.72 |
※印はブシュドチェーンですので、ローラ外形d1はブシュ外形となります。
シール（Oリング）の劣化防止のために、シール（Oリング）が乾燥しないように定期的に給油して下さい。
シール（Oリング）の劣化防止のために、シール（Oリング）が乾燥しないように定期的に給油して下さい。
耐環境ドライブチェーン
- ステンレスドライブチェーン
SUS304 ローラチェーン

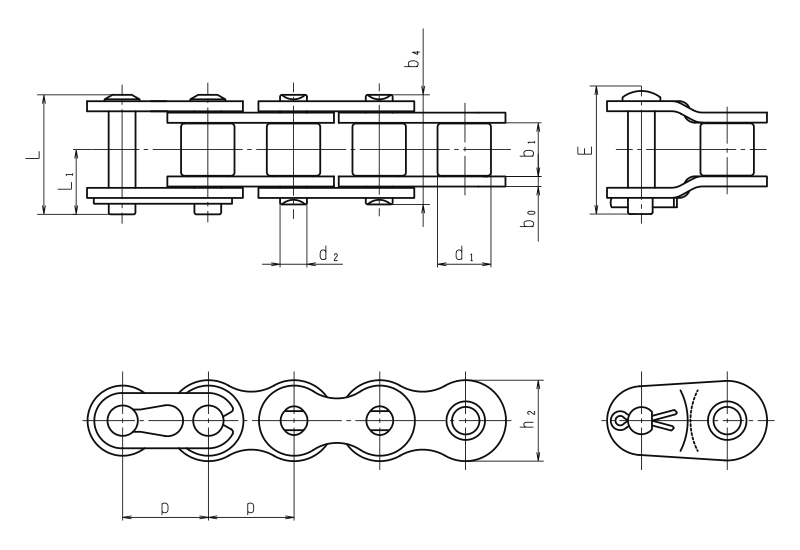

SUS304 ローラチェーン主要寸法表単位(mm)RK
チェーン
番号ピッチ 内リンク
内幅ローラ
外径ピン
外径ピン長さ プレート 平均引張強さ 最大許容張力 概略質量 継手ピン リベットピン オフセットピン 厚さ 高さ P b1
(min)d1
(max)d2
(max)L1 L b4 E b0 h2
(max)kN kgf kN kgf kgf/m 35 9.525 4.78 ※5.08 3.58 7.6 13.7 12.2 13.3 1.25 9.0 7.5 770 0.2 27 0.34 40 12.70 7.95 7.92 3.96 10.0 18.5 16.9 17.7 1.5 11.7 13.3 1,360 0.4 45 0.60 50 15.875 9.53 10.16 5.08 11.9 22.3 20.8 22.0 2.0 14.6 20.8 2,130 0.6 70 0.98 60 19.05 12.70 11.91 5.95 14.9 27.9 26.0 27.9 2.4 17.5 30.0 3,060 1.0 105 1.46 80 25.40 15.88 15.88 7.93 19.1 35.5 32.8 34.7 3.2 23.4 53.4 5,450 1.7 180 2.52 100 31.75 19.05 19.05 9.53 23.3 43.3 40.0 42.35 4.0 29.3 82.2 8,390 2.5 260 3.91 120 38.10 25.40 22.23 11.10 29.0 54.2 50.4 52.5 4.8 35.1 120.0 12,240 3.9 400 5.76 ※印はブシュドチェーンですので、ローラ外形d1はブシュ外形となります。
シール（Oリング）の劣化防止のために、シール（Oリング）が乾燥しないように定期的に給油して下さい。
- コーティングドライブチェーン

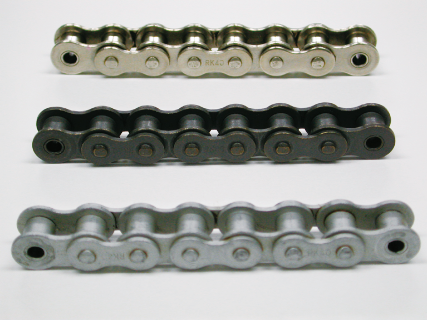

耐蝕ローラチェーン
ローラチェーンにニッケルメッキ、特殊コーティング処理（K、Z処理）を施した「耐蝕ローラチェーン」を製作しております。
強度、耐磨耗性は標準ローラチェーンと同等であり、しかも一般耐蝕に富んでおります。
-
特にメッキチェーンは部品単体に特殊ニッケルメッキを施し組立したチェーンです。
外観も美しく光沢仕上げされており、耐蝕性は特に優れておりますので食品機械等には最適です。
-
特殊Z処理の耐蝕性はニッケルメッキより数段に優れ、ステンレスにも匹敵します。
-
特殊K処理の耐蝕性はニッケルメッキより優れ、どうしても給油できない場合に使用可能です。
耐蝕チェーンの記号
P（例：P40）ニッケルメッキ
Z（例：Z40）特殊Z処理
K（例：K40）特殊K処理
製作サイズはRK35～80となります。
諸寸法、強度は標準ローラチェーンと同等です。
注意
使用条件によっては、耐蝕皮膜が剥離することがあります。
直接食品に触れたり、剥離して食品に混入する恐れのある場合は使用しないでください。
-
特にメッキチェーンは部品単体に特殊ニッケルメッキを施し組立したチェーンです。
特殊チェーン
- サイドボーチェーン
サイドボーローラチェーンは、標準ローラチェーンのピンとブシュ間のクリアランスを大きく設計し、さらに内リンクと外リンク間のクリアランスも考慮して作られた横方向に大きな湾曲性を備えたローラチェーンですので、曲線走行が容易にできる特徴をもっています。
基本寸法は、JISローラチェーンに準拠していますので、標準スプロケットがそのまま使えます。
サイドボーローラチェーン
サイドボーローラチェーン寸法・諸元表単位(mm)RKチェーン
番号ピッチ 内リンク内幅 ローラ外径 ピン外径 リングプレート 最小曲り半径 平均引張強さ P (min) (max) (max) b0 h2
(max)R kN kgf SB 35 9.525 4.68 5.08 3.2 1.25 9.1 250 7.5 760 SB 40 12.7 7.85 7.92 3.58 1.5 12.1 350 9.4 960 SB 50 15.875 9.4 10.16 4.51 2 15.1 400 13.9 1,420 SB 60 19.05 12.57 11.91 5.09 2.4 18.1 500 22.6 2,300 >>ダブルピッチはこちら
- イージーオーダー
当サイトで案内させて頂いている番手以外の商品や、100BOC以上のOリングチェン、または特殊なピッチのチェーン等がご入用の場合は下記のオーダーフォームからご相談ください。
