標準小形コンベヤチェーン

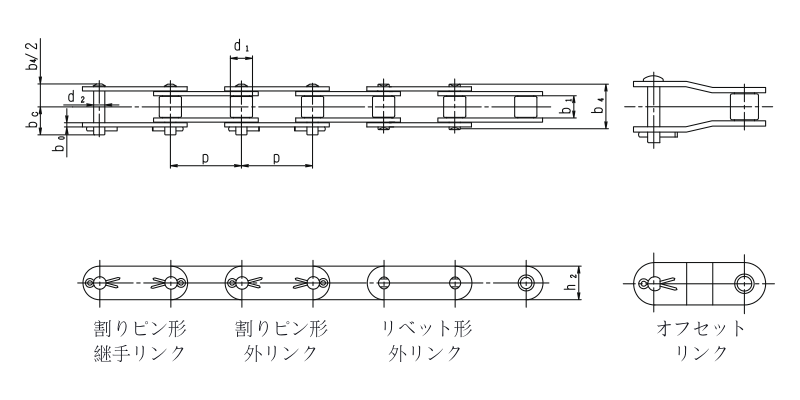

ダブルピッチチェーン

S型(小形ローラ)

S型寸法表

単位(mm)

RKチェーン番号	ピッチ	呼称幅	ローラ径	ピン				プレート		平均引張強さ		最大許容荷重	概略質量	標準の外リンク形式
	ピッチ	呼称幅	ローラ径	径	長さ	寸度	寸度	厚さ	高さ	平均引張強さ		最大許容荷重	概略質量
	P	b₁ (min)	d ₁ (max)	d₂ (max)	b ₄	b₄/2	bc	b₀	h₂ (max)	kN	kgf	kgf	kg/m
RKC2040	25.40	7.85	7.92	3.98	16.25	8.15	10.05	1.5	12.1	16.60	1700	270	0.49	リベット形
RKC2050	31.75	9.40	10.16	5.09	20.45	10.25	11.95	2.0	15.1	27.40	2800	440	0.80	リベット形
RKC2060	38.10	12.57	11.91	5.96	28.65	14.35	17.00	3.2	18.1	40.20	4100	640	1.37	リベット形
RKC2080	50.80	15.75	15.88	7.94	35.60	17.80	23.00	4.0	24.2	68.60	7000	1090	2.34	リベット形

予備リンクとして、割りピン形継手リンクとオフセットリンクがあります。
標準継手リンク形式は割りピン形です。寸度bcは割りピン形継手リンクの寸度を示します。

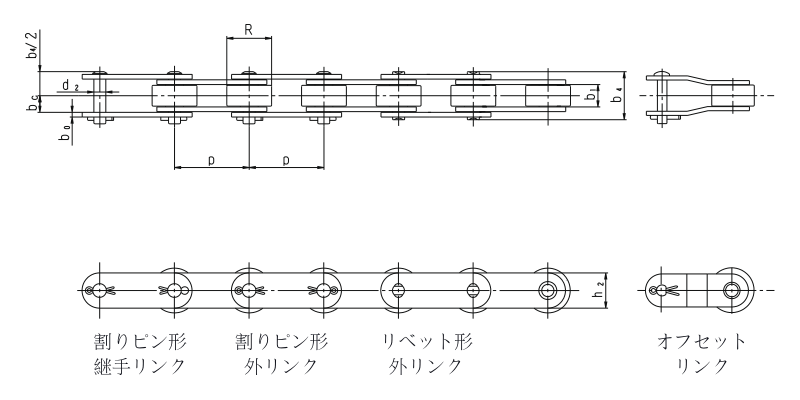

R型(大型ローラ)

R型寸法表

単位(mm)

RKチェーン番号	ピッチ	呼称幅	ローラ径	ピン				プレート		平均引張強さ		最大許容荷重	概略質量	標準の外リンク形式
	ピッチ	呼称幅	ローラ径	径	長さ	寸度	寸度	厚さ	高さ	平均引張強さ		最大許容荷重	概略質量
	P	b₁ (min)	R (max)	d₂ (max)	b ₄	b₄/2	bc	b₀	h₂ (max)	kN	kgf	kgf	kg/m
RKC2042	25.40	7.85	15.88	3.98	16.25	8.15	10.05	1.5	12.1	16.60	1700	270	0.82	リベット形
RKC2052	31.75	9.40	19.05	5.09	20.45	10.25	11.95	2.0	15.1	27.40	2800	440	1.27	リベット形
RKC2062	38.10	12.57	22.23	5.96	28.65	14.35	17.00	3.2	18.1	40.20	4100	640	2.04	リベット形
RKC2082	50.80	15.75	28.58	7.94	35.60	17.80	21.00	4.0	24.2	68.60	7000	1090	3.38	リベット形

アタッチメントダブルピッチチェーン

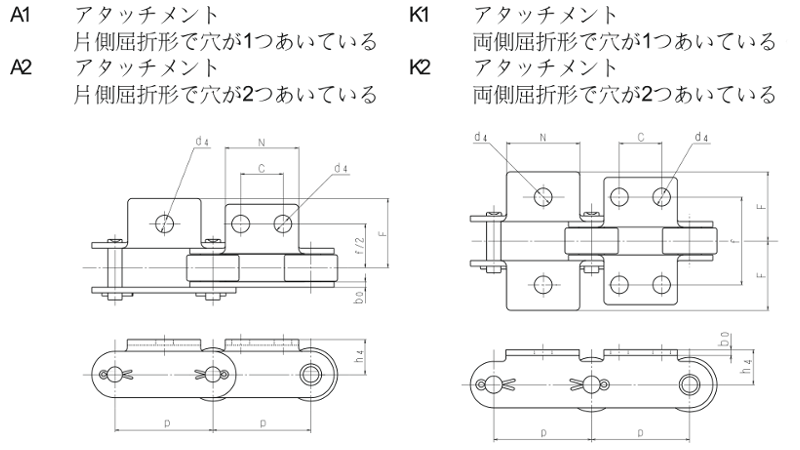

ベントアタッチメント

A/Kアタッチメント寸法表

単位(mm)

RKチェーン番号	ピッチ	アタッチメント									1リンク当りの付加質量（kg）
RKチェーン番号	P	f/2	f	F	FF	C (A2/K2)	h₄	N	d₄	b₀	A形	K形
RK C2040 RK C2042	25.40	12.7	25.4	19.1	38.2	9.5	9.1	19.0	3.6	1.5	0.003	0.006
RK C2050 RK C2052	31.75	15.9	31.8	23.8	47.6	11.9	11.1	25.4	5.2	2.0	0.007	0.014
RK C2060 RK C2062	38.10	21.4	42.8	32.8	65.6	14.3	14.7	28.6	5.2	3.2	0.017	0.034
RK C2080 RK C2082	50.80	27.8	55.6	42.2	84.4	19.1	19.1	38.1	6.8	4.0	0.036	0.072

アタッチメント付リンクの形と取付けの間隔及びリンク数など編成をご指定のうえご注文ください。
チェーンの編成において、ご指定のないかぎり、偶数リンクに取付けるアタッチメントは外リンクとします。

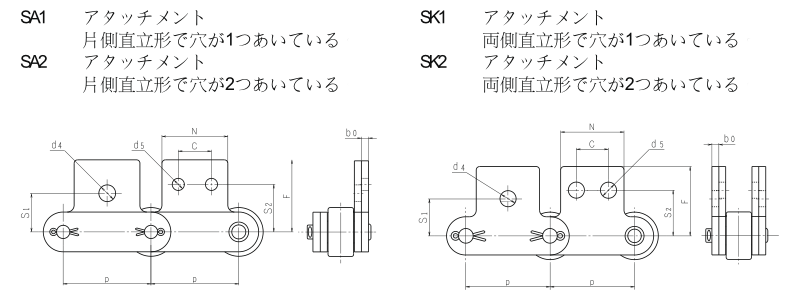

ストレートアタッチメント

SA/SKアタッチメント寸法表

単位(mm)

RKチェーン番号	ピッチ	アタッチメント								1リンク当りの付加質量（kg）
	P	N	F	b₀	SA1/SK1		SA2/SK2			SA形	SK形
	P	N	F	b₀	S₁	D₄	S₂	C	d₅	SA形	SK形
RK C2040 RK C2042	25.40	19.0	19.5	1.5	11.1	5.2	13.5	9.5	3.6	0.003	0.006
RK C2050 RK C2052	31.75	25.4	24.6	2.0	14.3	6.8	15.9	11.9	5.2	0.007	0.014
RK C2060 RK C2062	38.10	28.6	31.8	3.2	17.5	8.7	19.1	14.3	5.2	0.016	0.032
RK C2080 RK C2082	50.80	38.1	41.7	4.0	22.2	10.3	25.4	19.1	6.8	0.033	0.066

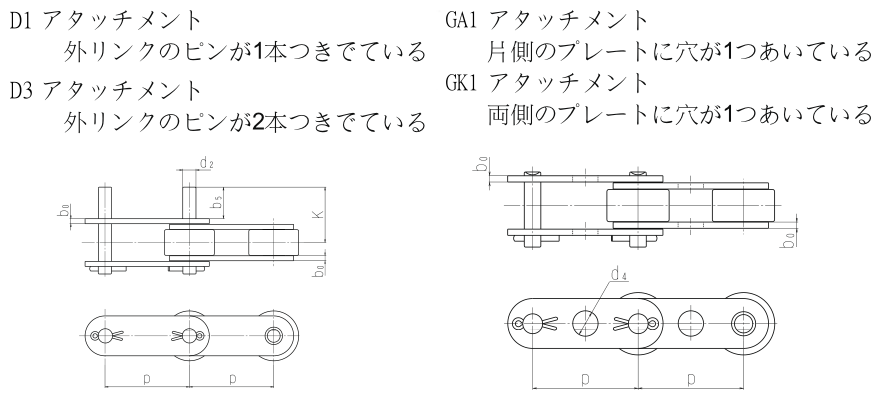

延長ピンアタッチメント／G形アタッチメント

D/Gアタッチメント寸法表

単位(mm)

RKチェーン番号	ピッチ	アタッチメント					アタッチメント付加質量(kg)
RKチェーン番号	P	d₂	K	b₀	b₅	d₄	D₁	D₃
RK C2040 RK C2042	25.40	3.98	16.7	1.5	9.5	4.1	0.001	0.002
RK C2050 RK C2052	31.75	5.09	21.0	2.0	11.9	5.1	0.002	0.004
RK C2060 RK C2062	38.10	5.96	27.3	3.2	14.3	6.1	0.003	0.006
RK C2080 RK C2082	50.80	7.94	35.4	4.0	19.1	8.1	0.008	0.016

アタッチメント付リンクの形と取付けの間隔及びリンク数などチェーンの編成をご指定のうえご注文ください。

アタッチメント付シングルピッチチェーン
一般に標準形ローラチェーンは、これを基礎として、各種アタッチメントを取り付け水平搬送用、昇降搬送用チェーンとして設計することが最も経済的であり、かつ標準形のスプロケットを使用できる利点があることは言うまでもありません。
アタッチメント取付方法としてはそれぞれ各種各様でありますが、次の形式に区分致します。

A形アタッチメント（片側ベント形）
穴が1つの場合はA1
K形アタッチメント（両側ベント形）
穴が1つの場合はK1
SA形アタッチメント（片側直立形）
穴が1つの場合はSA1
SK形アタッチメント（両側直立形）
穴が1つの場合はSK1
D形アタッチメント（片側延長ピン形）
外リンクのピンが1本突き出ている場合はD1
外リンクのピンが2本突き出ている場合はD3

このアタッチメントは搬送の目的により、チェーンの各ピッチ毎、1ピッチ毎、又は数ピッチ毎に一定の間隔を置いて付けます。

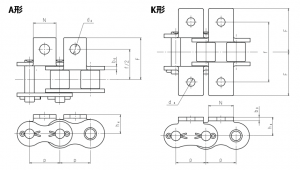

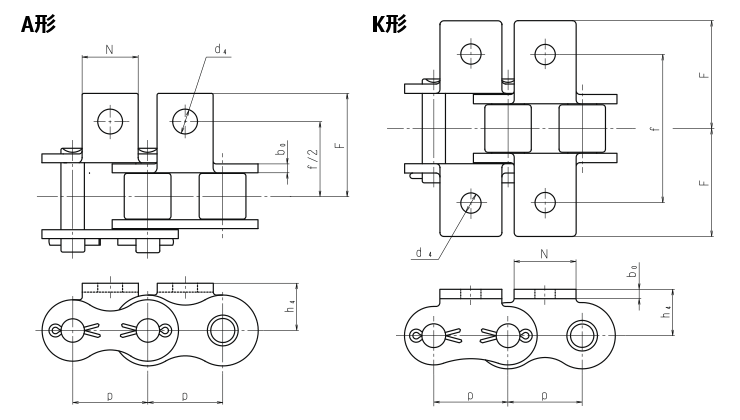

ベントアタッチメント

A/Kアタッチメント寸法表

単位(mm)

RKチェーン番号	ピッチ	アタッチメント						アタッチメント 1個当たりの付加質量(g)
RKチェーン番号	P	f/2	F	h₄	d₄	N	b₀	A-1	K-1
RK 35	9.525	9.5	14.3	6.4	3.4	7.9	1.3	0.9	1.8
RK 40	12.700	12.7	17.5	7.9	3.6	9.5	1.5	1.2	2.4
RK 50	15.875	15.9	23.0	10.3	5.2	12.7	2.0	4.0	8.0
RK 60	19.050	19.1	27.8	11.9	5.2	15.9	2.4	6.5	13.0
RK 80	25.400	25.4	35.7	15.9	6.8	19.0	3.2	13.0	26.0

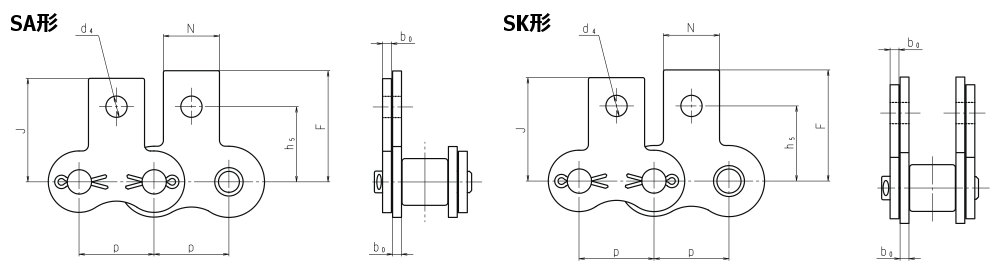

ストレートアタッチメント

SA/SKアタッチメント寸法表

単位(mm)

RKチェーン番号	ピッチ	アタッチメント						アタッチメント 1個当たりの付加質量(g)
RKチェーン番号	P	h₅	F	J	d₄	N	b₀	SA-1	SK-1
RK 35	9.525	9.5	15.9	14.6	3.4	7.9	1.25	0.9	1.8
RK 40	12.7	12.7	18.8	17.5	3.6	9.5	1.5	1.2	2.4
RK 50	15.875	15.9	25.0	22.3	5.2	12.7	2.0	4.0	8.0
RK 60	19.05	18.3	29.4	26.6	5.2	15.9	2.4	6.5	13.0
RK 80	25.4	24.6	38.1	34.9	6.8	19.0	3.2	13.0	26.0

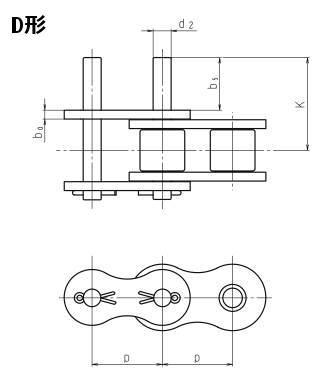

延長ピンアタッチメント

Dアタッチメント寸法表

単位(mm)

RKチェーン番号	ピッチ	アタッチメント				アタッチメント 1個当たりの付加質量(g)
RKチェーン番号	P	d₂	K	b₅	b₀	D-1	D-3
RK 35	9.525	3.58	14.6	9.5	1.25	0.8	1.6
RK 40	12.70	3.98	16.7	9.5	1.5	1.0	2.0
RK 50	15.875	5.09	21.0	11.9	2.0	2.0	4.0
RK 60	19.05	5.96	25.7	14.3	2.4	3.0	6.0
RK 80	25.40	7.94	33.8	19.0	3.2	7.0	14.0

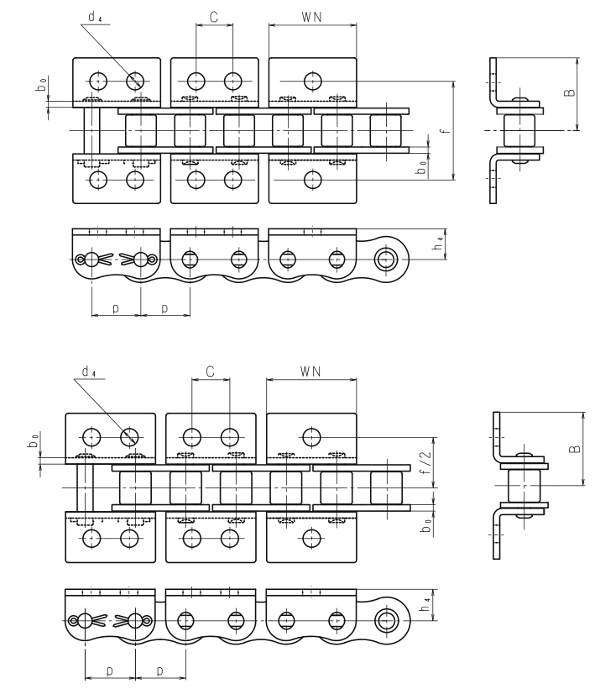

ワイドアタッチメント

ベント形
WA-1/WA-2/WK-1/WK-2アタッチメント

WA/WKアタッチメント寸法表

単位(mm)

R Kチェーン番号	アタッチメント							アタッチメント 1個当たりの付加質量(g)
R Kチェーン番号	f/2	B	C	d4	WN	h4	b0	WA-1	WK-1
RK 40	12.7	17.5	9.5	4.5	23.1	7.9	1.5	3	6
RK 50	15.9	23.0	11.9	5.5	30.9	10.3	2.0	7	14
RK 60	19.1	28.2	14.3	6.6	34.6	11.7	2.4	12	24
RK 80	25.4	35.9	19.1	9.0	48.6	15.7	3.2	28	56

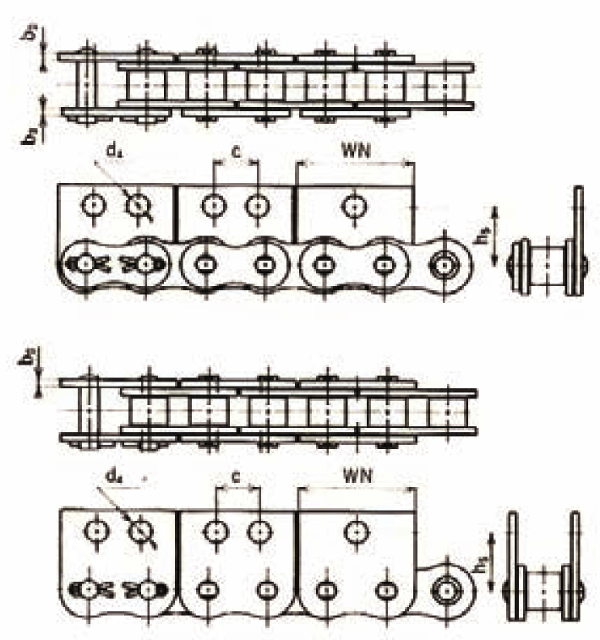

ストレート形
WSA-1/WSA-2/WSK-1/WSK-2アタッチメント

WAWSA/WSKアタッチメント寸法表

単位(mm)

R Kチェーン番号	アタッチメント						アタッチメント 1個当たりの付加質量(g)
R Kチェーン番号	h₅	C	d₄	WN	G	b₀	WSA-1	WSK-1
RK 40	12.7	17.5	9.5	4.5	23.1	7.9	1.5	3
RK 50	15.9	23.0	11.9	5.5	30.9	10.3	2.0	7
RK 60	19.1	28.2	14.3	6.6	34.6	11.7	2.4	12
RK 80	25.4	35.9	19.1	9.0	48.6	15.7	3.2	28

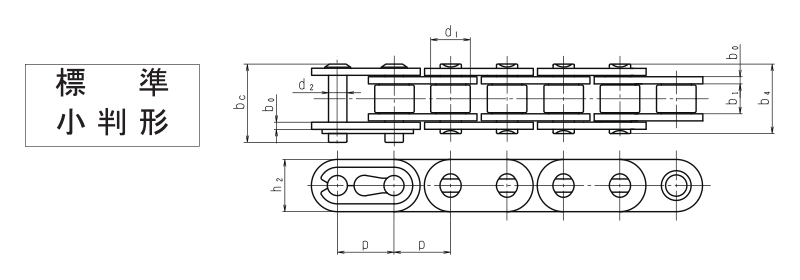

小判形シングルピッチチェーン

標準小判形寸法表

単位(mm)

R Kチェーン番号	ピッチ	呼称幅	ローラ外径	ピン			プレート
	ピッチ	巾	ローラ外径	外径	長さ		高さ	厚み
	p (min)	b₁ (max)	φd₁ (max)	φd₂ (max)	b₄	b_c	h₂ (max)	b₀
35A	9.525	4.68	5.08	3.59	11.55	13.25	9.1	1.25
40A	12.70	7.85	7.92	3.98	16.25	17.75	12.1	1.50
50A	15.875	9.40	10.16	5.09	20.25	21.70	15.1	2.00
60A	19.05	12.57	11.91	5.96	25.45	26.85	18.7*	2.40
80A	25.40	15.75	15.88	7.94	32.40	35.60	24.2	3.20

80Aの継手は割ピン形となります。
*以外はJIS標準ローラチェーンに準じます。
引張強さはJIS標準ローラチェーンに準じます。
小判形オフセットリンクはございません。
標準スプロケットが使用出来ます。

耐摩耗小形コンベヤチェーン

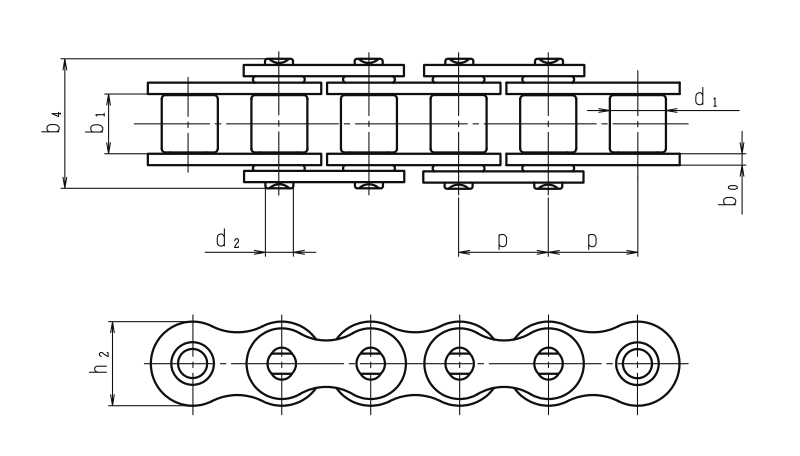

ダブルピッチOリング(シール)チェーン

ダブルピッチチェーンとOリング(シール)チェーンについては該当ページを参照ください。
>>標準小形コンベヤチェーン
>>耐摩耗ドライブチェーン

S形(小形ローラ)

シールチェーン寸法・諸元表

単位(mm)

RK チェーン番号	ピッチ	内リンク内幅	ローラ外径	ピン		リンクプレート		平均引張強さ		最大許容張力		概略質量
RK チェーン番号	P	b１ (min)	d1 (max)	d2 (max)	b4	b0	h2 (max)	kN	kgf	kN	kgf	kｇｆ/m
C2040-O	25.40	7.85	7.92	3.98	19.4	1.5	12.1	16.7	1,700	2.6	270	0.51
C2050-O	31.73	9.40	10.16	5.09	23.6	2.0	15.1	27.4	2,800	4.3	440	0.84
C2060-O	38.10	12.57	11.91	5.96	31.3	3.2	18.1	40.2	4,100	6.3	640	1.43
C2080-O	50.80	15.75	15.88	7.94	38.7	4.0	24.2	68.6	7,000	10.9	1,090	2.44

シール（Oリング）の劣化防止のために、シール（Oリング）が乾燥しないように定期的に給油して下さい。

R形(大型ローラ)

シールチェーン寸法・諸元表

単位(mm)

RK チェーン番号	ピッチ	内リンク内幅	ローラ	ピン		リンクプレート		平均引張強さ		最大許容張力		概略質量
RK チェーン番号	P	b１ (min)	d1 (max)	d2 (max)	b4	b0	h2 (max)	kN	kgf	kN	kgf	kｇｆ/m
C2042-O	25.40	7.85	15.88	3.98	19.4	1.5	12.1	16.7	1,700	2.6	270	0.84
C2052-O	31.73	9.40	19.05	5.09	23.6	2.0	15.1	27.4	2,800	4.3	440	1.30
C2062-O	38.10	12.57	22.23	5.96	31.3	3.2	18.1	40.2	4,100	6.3	640	2.08
C2082-O	50.80	15.75	28.58	7.94	38.7	4.0	24.2	68.6	7,000	10.9	1,090	3.45

シール（Oリング）の劣化防止のために、シール（Oリング）が乾燥しないように定期的に給油して下さい。

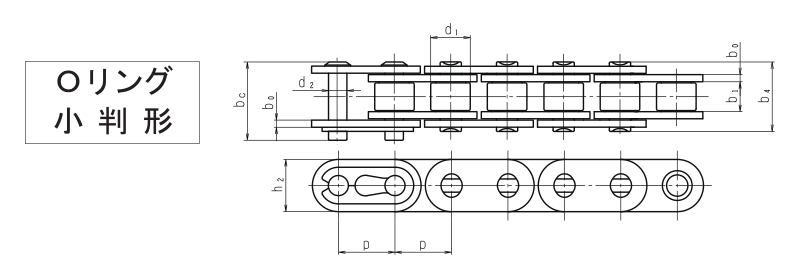

小判形シングルピッチOリング(シール)チェーン

Oリング小判形寸法表

単位(mm)

RKチェーン番号	ピッチ	呼称幅	ローラ外径	ピン			プレート
	ピッチ	呼称幅	ローラ外径	外径	長さ		高さ	厚み
	p (min)	b₁ (max)	φd₁ (max)	φd₂ (max)	b₄	b_c	h₂ (max)	b₀
40ABO	9.525	4.68	5.08	3.59	19.4	19.9	9.1	1.25
50ABO	12.70	7.85	7.92	3.98	23.6	24.0	12.1	1.50
60ABO	15.875	9.40	10.16	5.09	28.4	29.75	15.1	2.00
80ABO	19.05	12.57	11.91	5.96	27.4	39.8	18.7*	2.40

80ABOの継手は割ピン形となります。
*以外はJIS標準ローラチェーンに準じます。
引張強さはJIS標準ローラチェーンに準じます。
小判形オフセットリンクはございません。
標準スプロケットが使用出来ます。

耐環境小形コンベヤチェーン

ステンレスダブルピッチチェーン

SUS304 ダブルピッチローラチェーン

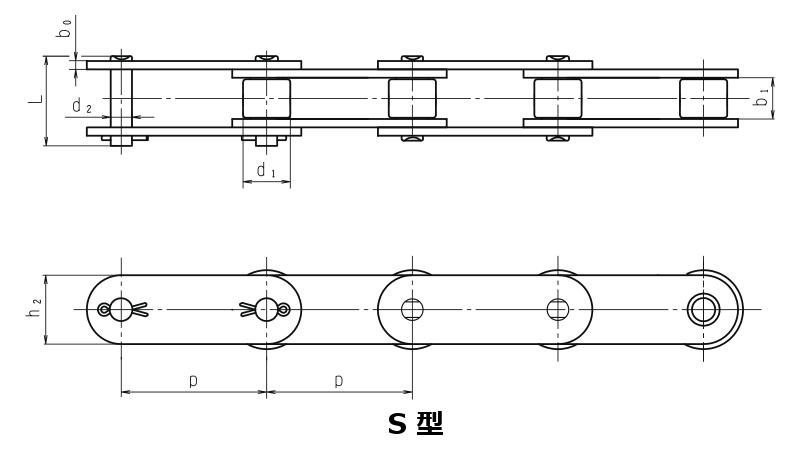

S形(小形ローラ)

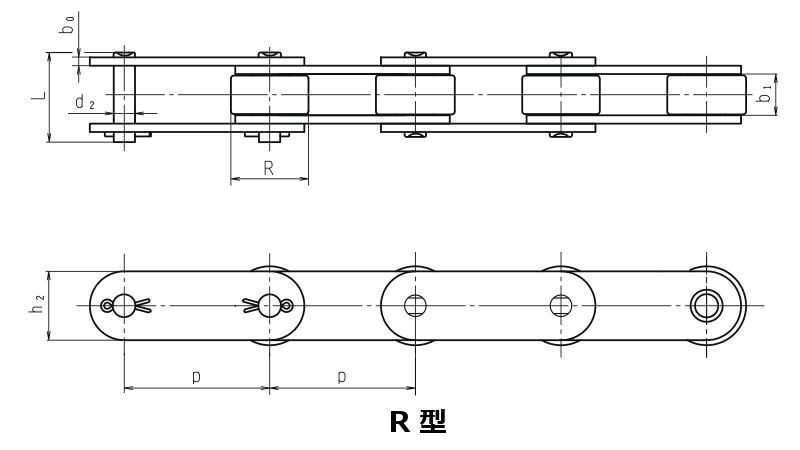

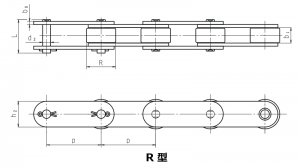

R形(大型ローラ)

SUS304 ダブルピッチローラチェーン寸法表

単位(mm)

RK チェーン番号	ピッチ	内リンク内幅	ローラ外径		ピン		リンクプレート		ピンの形式	概略質量 (kｇｆ/m)		1ユニットのリンク数
RK チェーン番号	P	b１ (min)	d1	R	長さ L	外径 d2	厚さ b0	高さ h2	ピンの形式	S	R	1ユニットのリンク数
2040	25.40	7.85	7.94	15.88	17.8	4.0	1.5	12.0	リベット形	0.51	0.87	120
2050	31.75	9.40	10.16	19.05	22.0	5.0	2.0	15.0	リベット形	0.84	1.30	96
2060	38.10	12.57	11.91	22.23	30.5	6.0	3.2	17.2	リベット形	1.51	2.19	80
2080	50.80	18.90	15.88	28.58	38.5	8.0	4.0	23.0	リベット形	2.41	3.52	60

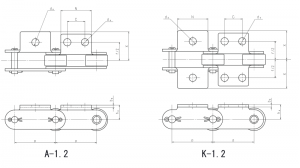

ステンレスアタッチメント付ダブルピッチチェーン

SUS304 ダブルピッチローラチェーンアタッチメント

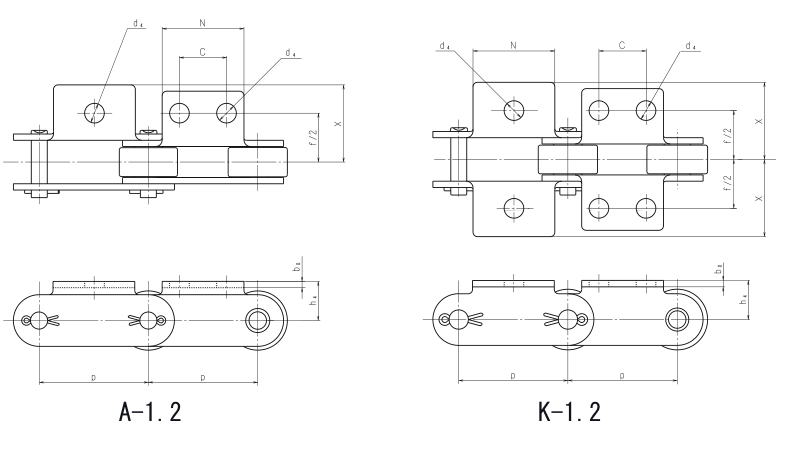

A形/K形

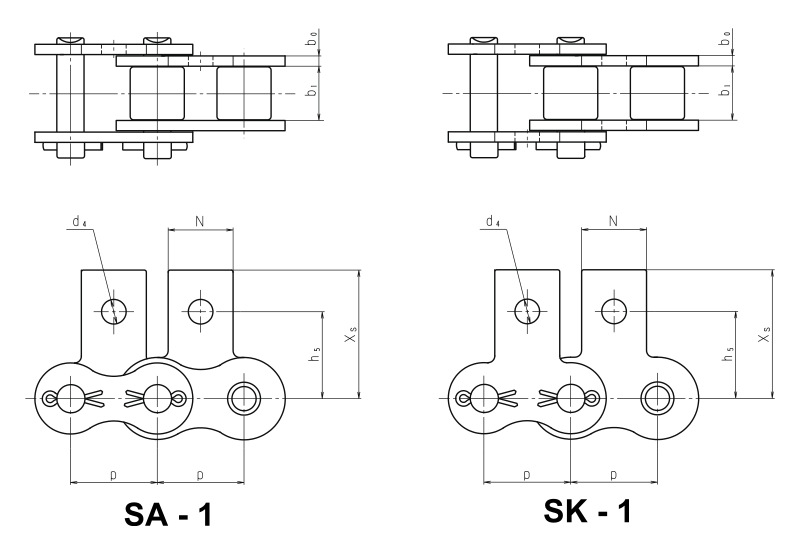

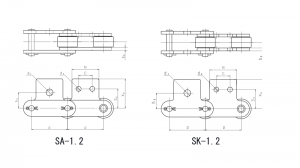

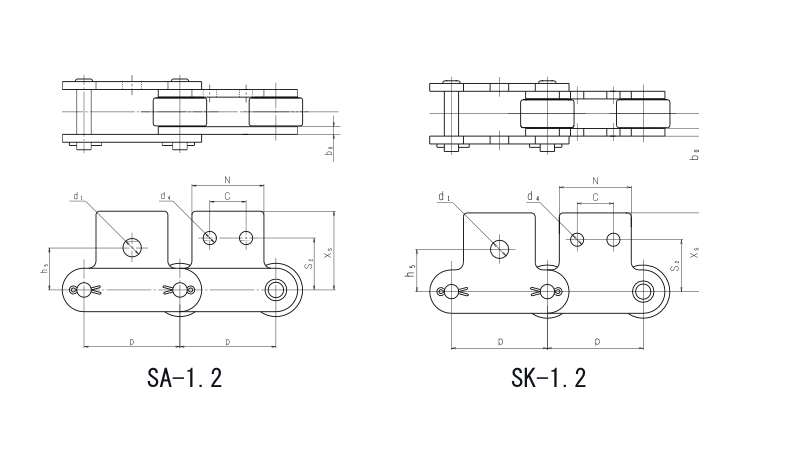

SA形/SK形

SUS304 ダブルピッチローラチェーンアタッチメント寸法表

単位(mm)

RK チェーン番号	ピッチ	f/2	h₅	S₂	C	N	d₄	d₁	h₄	b₀	X	X_s
RK チェーン番号	P	f/2	h₅	S₂	C	N	d₄	d₁	h₄	b₀	X	X_s
2040	25.40	12.7	11.1	13.6	9.5	19.1	3.6	5.2	9.1	1.5	19.3	19.8
2050	31.75	15.9	14.3	15.9	11.9	23.8	5.2	6.8	11.1	2.0	24.2	24.6
2060	38.10	21.4	17.5	19.1	14.3	28.6	5.2	8.7	14.7	3.2	31.5	30.6
2080	50.80	27.8	22.2	25.4	19.1	38.1	6.8	10.3	19.1	4.0	40.7	40.5

ステンレスアタッチメント付シングルピッチチェーン

SUS304 ローラチェーンアタッチメント
SUS304 ローラチェーンアタッチメントはSUS304 ローラチェーンに装着可能なアタッチメントとなります。
SUS304 ローラチェーンについては該当ページを参照下さい。
>>耐環境ドライブチェーン

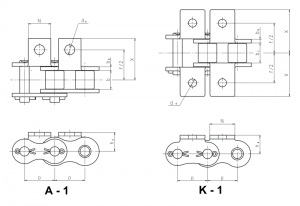

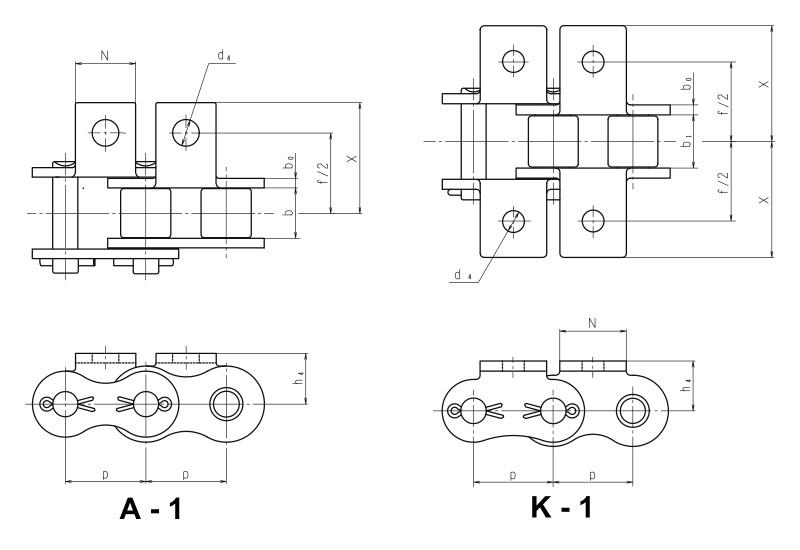

A形/K形

SA形/SK形

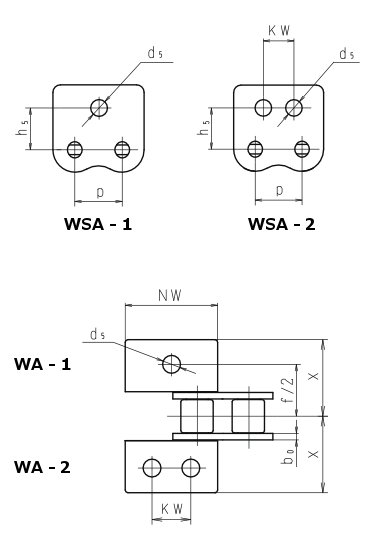

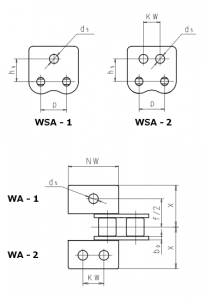

WA形/WSA形

SUS304 ローラチェーンアタッチメント寸法表

単位(mm)

RK チェーン番号	ピッチ	f/2	h₅	N	d₄	h₄	X	X_s	d₅	NW	KW	1リンク当りの付加重量
RK チェーン番号	P	f/2	h₅	N	d₄	h₄	X	X_s	d₅	NW	KW	A/SA	K/SK
35	9.525	9.5	9.5	7.9	3.4	6.4	14.3	14.50	-	-	-	0.001	0.002
40	12.700	12.7	12.7	9.5	3.6	8.0	17.8	17.40	4.5	23.0	9.5	0.002	0.004
50	15.875	15.9	15.9	12.7	5.2	10.3	23.4	23.05	5.5	28.8	11.9	0.003	0.006
60	19.050	19.1	18.3	15.9	5.2	11.9	28.2	26.85	6.6	34.6	14.3	0.007	0.014
80	25.400	25.4	24.6	19.1	6.8	15.9	36.6	35.45	9.0	46.1	19.1	0.013	0.026
100	31.750	31.8	31.8	25.4	8.7	19.8	44.9	44.00	11.0	57.7	23.8	0.026	0.052
120	38.100	38.1	36.5	28.6	10.3	23.0	55.8	52.85	-	-	-	0.044	0.088

フリーフローチェーン

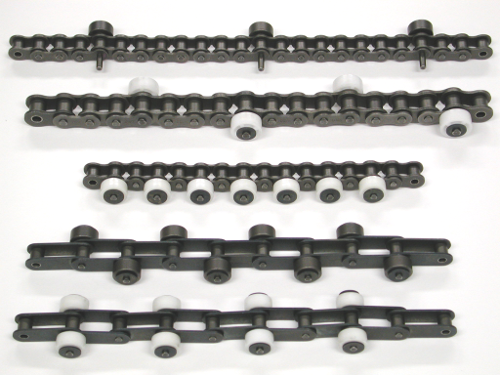

サイドローラ付チェーン
チェーンの両側、又は片側に要求に合せたピンを飛び出させ、それにローラを組込んだチェーンです。

サイドローラ及びトップローラの材質には鉄製と樹脂製の2種類があります。
サイドローラ付チェーンには平行形と千鳥形があります。

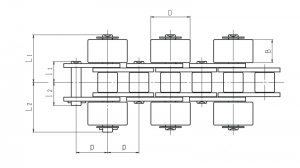

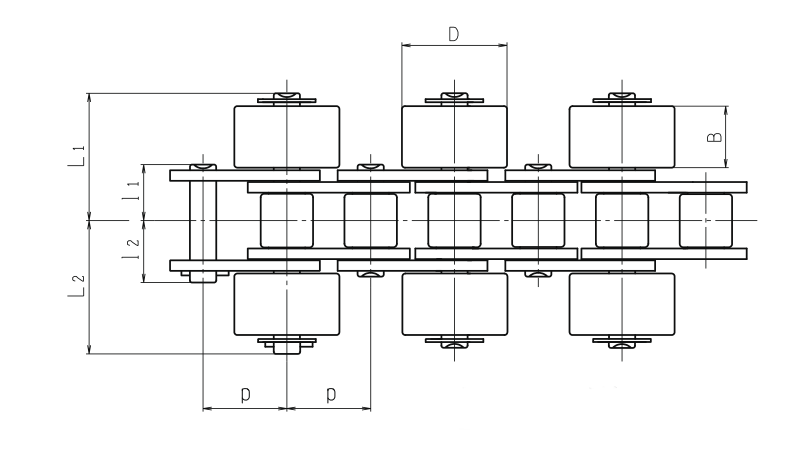

平行形

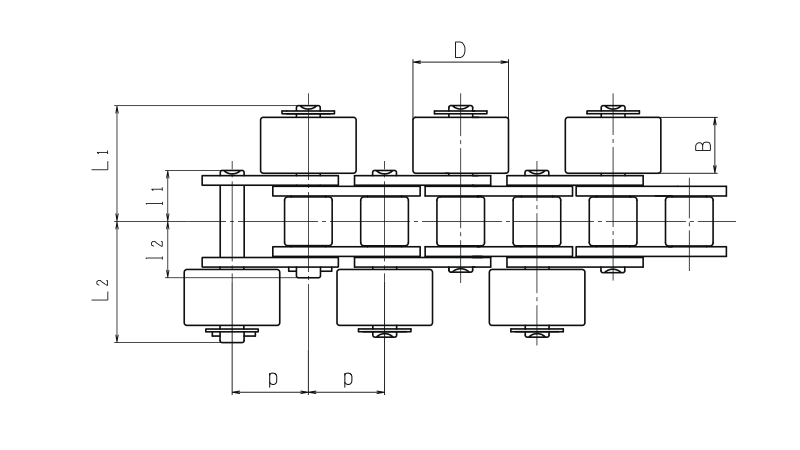

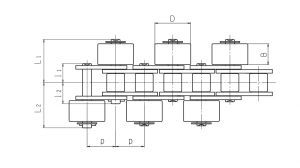

千鳥形

サイドローラ付ダブルピッチチェーン寸法表

単位(mm)

RK チェーン番号	ピッチ P	内リンク内幅 (mix)	プレート厚み	D (max)	B	ピン径 (max)	l₁	l₂	L₁	L₂
RK C2040S	25.4	7.85	1.5	15.88	7.6	3.98	8.15	10.05	17.70	19.70
RK C2050S	31.75	9.4	2.0	19.05	9.4	5.09	10.25	11.95	21.40	23.20
RK C2060S	38.1	12.57	2.4	22.23	12.7	5.96	12.75	15.80	27.70	30.70
RK C2080S	50.8	15.75	3.2	28.58	15.7	7.94	16.20	19.40	34.30	37.60

C2042:D＝23 B＝7.6
C2052:D＝27 B＝9.2
C2062:D＝30 B＝12.5
C2082:D＝36 B＝15.6

サイドローラ付シングルピッチチェーン寸法表

単位(mm)

RK チェーン番号	ピッチ P	内リンク内幅 (mix)	プレート厚み	D (max)	B	ピン径 (max)	l₁	l₂	L₁	L₂
RK 40	12.7	7.85	1.5	15.88	7.6	3.98	8.15	10.05	17.70	19.70
RK 50	15.875	9.4	2.0	19.05	9.4	5.09	10.25	11.95	21.40	23.20
RK 60	19.05	12.57	2.4	22.23	12.7	5.96	12.75	15.80	27.70	30.70
RK 80	25.4	15.75	3.2	28.58	15.7	7.94	16.20	19.40	34.30	37.60

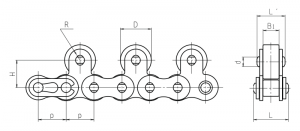

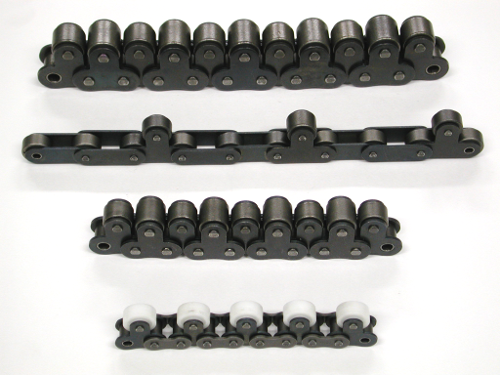

トップローラ付チェーン
SK形アタッチメント付チェーンでアタッチメント部分に要求に合せたトップローラを取付けたチェーンです。
ind-toproller_pic

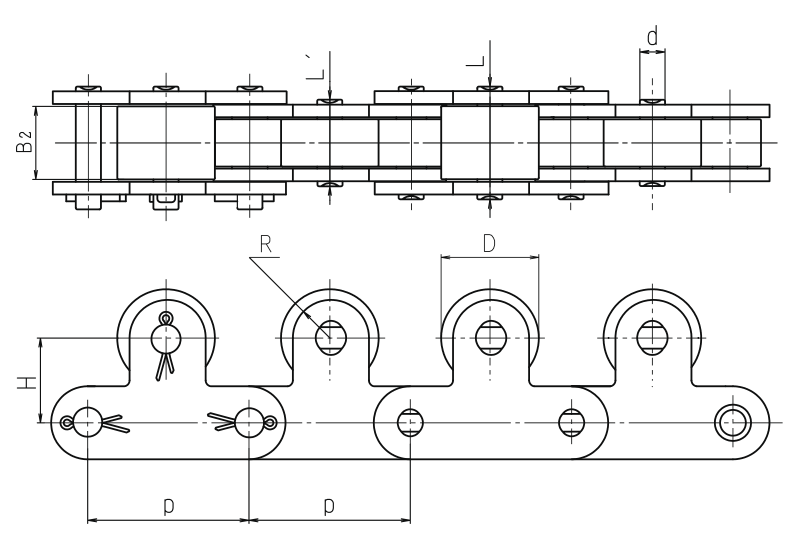

トップローラ付ダブルピッチチェーン寸法表

単位(mm)

RK チェーン番号	ピッチ P	内リンク内幅 (mix)	プレート厚み	D (max)	B₁	B₂	φd (max)	L	L'	H	R
RK C2040S	25.4	7.85	1.5	15.88	7.6	11.2	3.96	16.25	12.85	15.0	6.0
RK C2050S	31.75	9.4	2.0	19.05	9.4	13.9	5.08	20.45	16.00	19.0	7.5
RK C2060S	38.1	12.57	2.4	22.23	12.7	19.3	5.96	28.65	21.85	23.0	8.0
RK C2080S	50.8	15.75	3.2	28.58	15.7	24.1	7.94	35.60	27.10	29.0	11.5

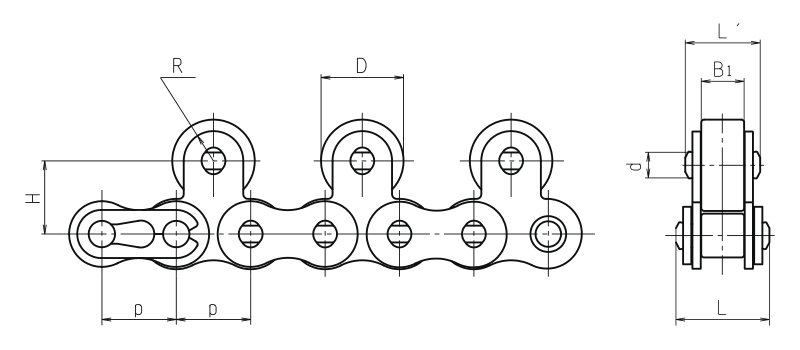

トップローラ付シングルピッチチェーン寸法表

単位(mm)

RK チェーン番号	ピッチ P	内リンク内幅 (mix)	プレート厚み	D (max)	B₁	B₂	φd (max)	L	L'	H	R
RK 40	12.7	7.85	1.5	15.88	7.6	11.2	3.96	16.25	12.85	12.7	4.75
RK 50	15.875	9.4	2.0	19.05	9.4	13.9	5.08	20.45	16.00	15.6	6.35
RK 60	19.05	12.57	2.4	22.23	12.7	19.3	5.96	25.45	20.25	18.3	7.95
RK 80	25.4	15.75	3.2	28.58	15.7	24.1	7.94	32.40	25.50	24.6	9.50

毎Lトップローラ付チェーン
40φ:D＝11
50φ:D＝15
60φ:D＝18
80φ:D＝24
100φ:D＝30

特殊小形コンベヤチェーン

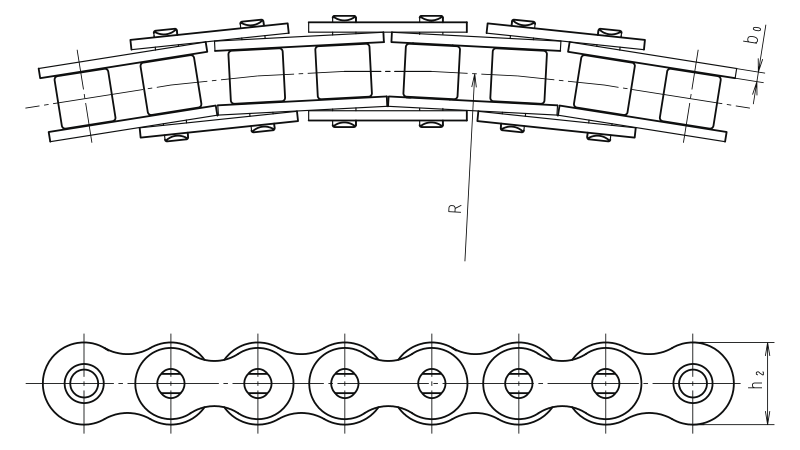

サイドボーチェーン
サイドボーローラチェーンは、標準ローラチェーンのピンとブシュ間のクリアランスを大きく設計し、さらに内リンクと外リンク間のクリアランスも考慮して作られた横方向に大きな湾曲性を備えたローラチェーンですので、曲線走行が容易にできる特徴をもっています。
基本寸法は、JISローラチェーンに準拠していますので、標準スプロケットがそのまま使えます。

サイドボーローラチェーン寸法・諸元表

単位(mm)

RK チェーン番号	ピッチ P	内リンク内幅 (min)	ローラ外径 (max)	ピン外径 (max)	リングプレート		最小曲り半径 R	平均引張強さ
RK チェーン番号	ピッチ P	内リンク内幅 (min)	ローラ外径 (max)	ピン外径 (max)	b₀	h₂ (max)	最小曲り半径 R	kN	kgf
RK SB2040	25.40	7.85	7.92	3.58	1.50	12.1	600	9.4	960
RK SB2050	31.75	9.40	10.16	4.51	2.00	15.1	750	13.9	1,420
RK SB2060	38.10	12.57	11.91	5.09	3.20	18.1	800	22.6	2,300

>>シングルピッチはこちら

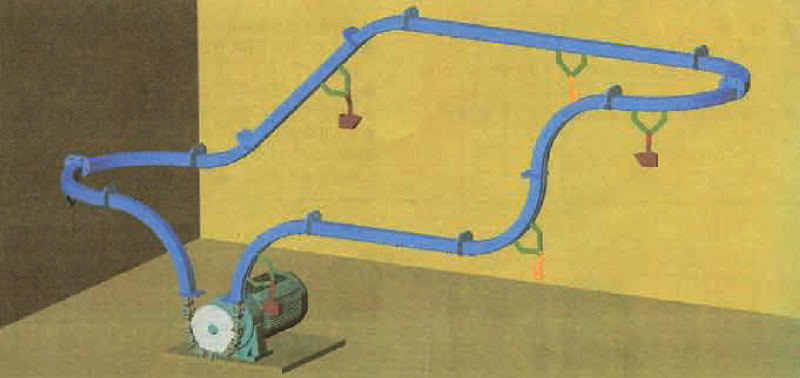

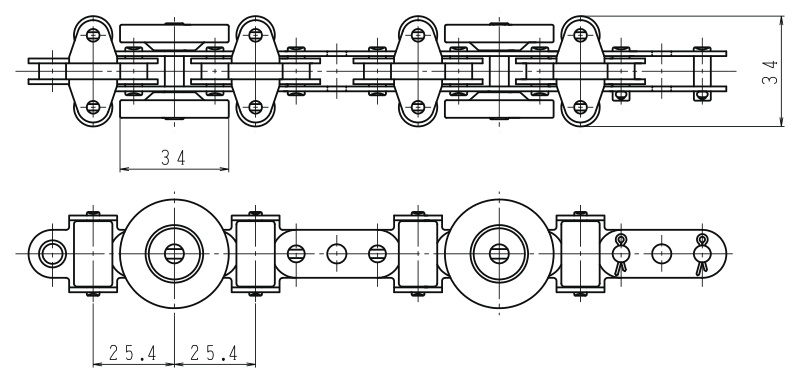

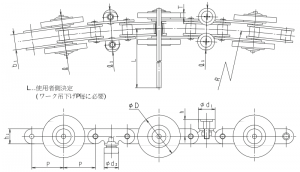

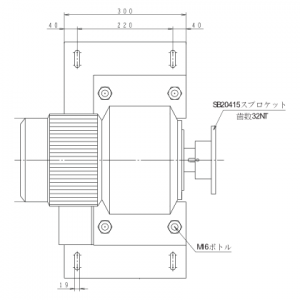

超軽量トロリーチェーン横吊り形
軽量ワークを搬送する立体的でコンパクトな物流ラインに最適です。

特色

コンパクトな設計が可能
ワーク吊下げが真横ですので、アップ・ダウンが垂直に設置可能です。

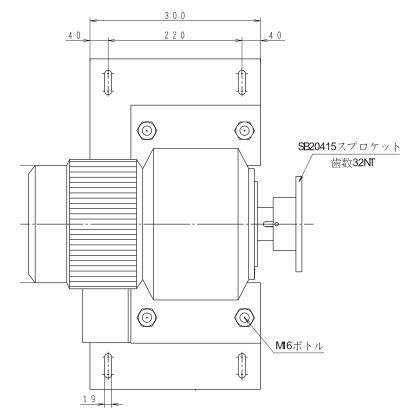

駆動装置が簡単⇒減速機とスプロケット使用
騒音対策及び工場内クリーン対策に最適です。
サイド、ガイドローラが対摩耗樹脂製ですので非常に静かです。
レール溝が真横の為、油、ゴミ等がたれ落ちません。
搬送に於いて確実に無傷で搬びます。
無人化設備も可能。
静かにAラインからBラインへ搬送しますので、製品に傷が付きません。

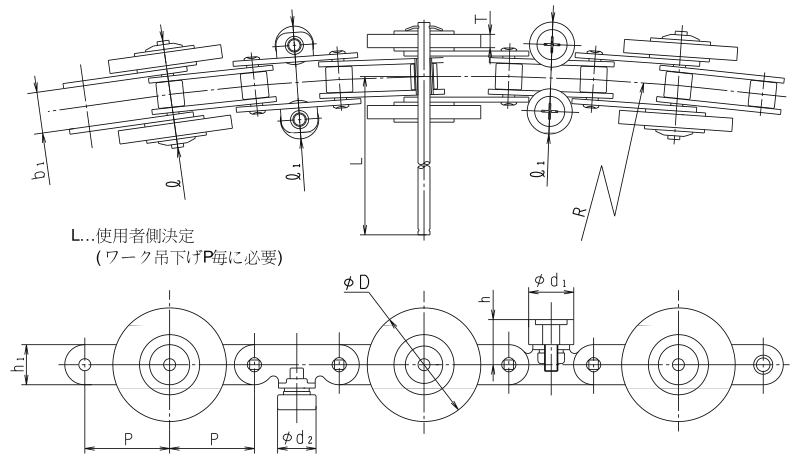

超軽量トロリーチェーン横吊り形寸法表

単位(mm)

RK チェーン番号	ピッチ P	b₁ (min)	ΦD	T	I	Φd₁	Φd₂	I₁	h	h₁	R	平均引張強さ		搬送物質量
												kN	kgf
RK SBC2040	25.40	7.85	34	4	30	14	12	34	13.5	12	300	9.4	960	1,000g以下
RK SBC2050	31.75	9.40	46	10	48.2	24	24	56	15.0	15	600	13.9	1,420	2,000g以下
