ローラチェーン用スプロケットの設計

  • 形式
    基本形式として次の4形式があります。
    平板形(A形)

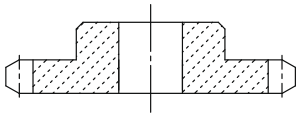

    片ボス形(B形)

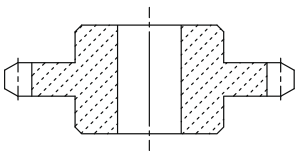

    両ボス形(C形)

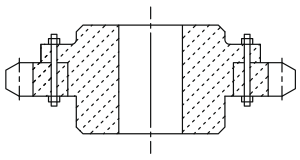

    ボス分離型(D形)

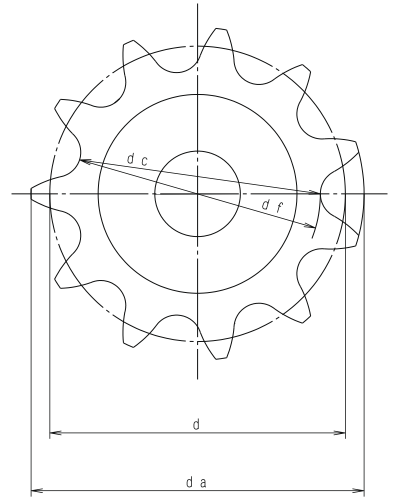

  • 各部寸度の一般式
    ind-rchain_spt_draw p:ローラチェーンのピッチ
    d1:ローラチェーンのローラ外径又は、ブシュ外径
    z:歯数
    d:ピッチ円直径
    \(d=\cfrac{p}{\sin\cfrac{180^\circ }{z}}\)

    da:外径
    \(da=p(0.6+cot\cfrac{180^\circ }{z})\)

    df:歯底円直径
    \(df=d-d_{1}\)

    dc:歯底距離
    \(\mbox{偶数歯の場合}\hspace{12pt}dc=df\)
    \(\mbox{奇数歯の場合}\hspace{12pt}dc=dcos\cfrac{90^\circ }{z}-d_{1}\)
    \(\mbox{歯底距離公差}\hspace{12pt}0\sim -0.001pz+0.08\)
    ピッチ円直径(d)は次表により求めて下さい。
    次表は\(\cfrac{1}{\sin\cfrac{180^\circ}{z}}\)の値を示しています。
    必要なスプロケットのピッチ円直径は、次表の係数にチェーンのピッチを掛けることで求めることができます。

    スプロケットのピッチ円直径を求める常数
    歯数
    z
    ピッチ円
    直径係数
    歯数
    z
    ピッチ円
    直径係数
    歯数
    z
    ピッチ円
    直径係数
    歯数
    z
    ピッチ円
    直径係数
    歯数
    z
    ピッチ円
    直径係数
    62.0000268.29624614.65366621.01648627.3807
    72.3048278.61384714.97176721.33468727.6990
    82.6131288.93144815.28986821.65288828.0172
    92.9238299.24914915.60796921.97108928.3355
    103.2361309.56685015.92607022.28929028.6537
    113.5495319.88455116.24417122.60749128.9720
    123.86373210.20235216.56227222.92569229.2902
    134.17863310.52015316.88037323.24389329.6085
    144.49403410.83805417.19847423.56209429.9267
    154.80973511.15585517.51667523.88029530.2449
    165.12583611.47375617.83477624.19849630.5632
    175.44223711.79165718.15297724.51679730.8815
    185.75883812.10965818.47107824.83499831.1997
    196.07553912.42755918.78927925.15319931.5180
    206.39254012.74556019.10738025.471310031.8362
    216.70954113.06356119.42558125.789610132.1545
    227.02674213.38156219.74378226.107810232.4727
    237.34394313.69956320.06188326.426110332.7910
    242.66134414.01756420.38008426.744310433.1093
    257.97874514.33566520.69828527.062510533.4275

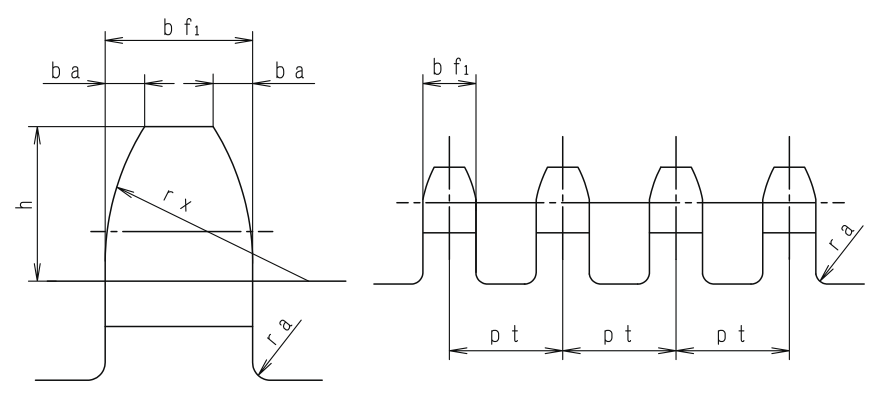

  • 横歯形
    歯幅・全歯幅の寸法許容差
    歯幅
    及び
    全歯幅
    3以下3超
    6以下
    6超
    10以下
    10超
    18以下
    18超
    30以下
    30超
    50以下
    50超
    80以下
    80超
    120以下
    120超
    180以下
    180超
    250以下
    250超
    315以下
    315超
    400以下
    400超
    500以下
    寸法許容差0 - 0.250 - 0.30 - 0.380 - 0.430 - 0.520 - 0.620 - 0.740 - 0.870 - 10 - 1.150 - 1.30 - 1.40 - 1.55
    歯底円直径・歯底距離の寸法許容差
    歯底円直径
    又は
    歯底距離
    127以下127超
    250以下
    250超
    315以下
    315超
    400以下
    400超
    500以下
    500超
    630以下
    630超
    800以下
    800超
    1000以下
    1000超
    1250以下
    1250超
    1600以下
    1600超
    2000以下
    2000超
    2500以下
    2500超
    3150以下
    寸法許容差0 - 0.250 - 0.30 - 0.320 - 0.360 - 0.40 - 0.440 - 0.50 - 0.560 - 0.660 - 0.780 - 0.920 - 1.10 - 1.35


    歯底の振れの許容値
    • 歯底の振れとは各歯ごとに歯底にインジケータを当てたときの読みの最大と最小の差をいう。
    • 横振れとは歯底の近くの側面にインジケータを当ててスプロケットを回転したときの読みの最大と最小の差をいう。
    • 歯底円直径
      (df)
      90以下90超
      190以下
      190超
      850以下
      850超
      1180以下
      1180超
      歯底の振れ0.150.0008×df+0.080.76
      横振れ0.250.0009×d1+0.081.14
    スプロケット横歯形寸法度表
    RK
    チェーン
    番号
    各列多列最大歯幅
    ピッチ
    P
    ローラ径
    d1
    内リンク
    呼称幅
    b1
    面取り深さ
    (参考)
    h
    面取り幅
    ba
    最小面取
    半径
    rx
    横ピッチ
    Pt
    単列2,3列4列以上
    bf1
    256.350※3.303.103.20.86.46.42.882.812.76
    359.525※5.084.684.81.29.510.14.354.264.17
    4112.7007.776.256.41.612.7-5.81--
    4012.7007.927.856.41.612.714.47.306.176.99
    5015.87510.169.407.92.115.818.18.938.748.55
    6019.05011.9112.579.52.519.022.811.9411.6911.44
    8025.40015.8815.7512.73.325.429.314.9614.6514.33
    10031.75019.0518.9015.94.131.735.817.9617.5817.20
    12038.10022.2325.2219.05.038.145.423.9623.4522.95
    14044.45025.4025.2222.25.844.448.923.9623.4522.95
    16050.80028.5831.5525.46.650.858.529.9729.3428.71
    20063.50039.6837.8531.78.363.571.635.9635.2034.44
    ※印はブシュドチェーンですので、d1はブシュ径となります。

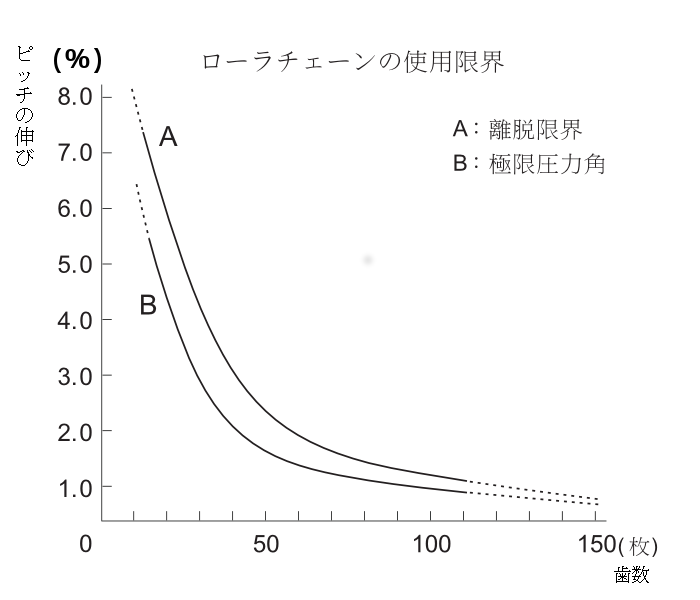

    ローラチェーンの使用限界
    ローラチェーンを長期に渡り使用すると、ピンとブシュの相互の摩耗により伸びが生じ、ピッチが長くなりスプロケットの噛み合わせの限度に達して使用不能となります。
    この限界はチェーンのピッチの大きさに関係なく、スプロケットの歯数のみの函数となりますので、歯数の大きいスプロケット程小さな伸びで離れ易くなります。
