シールチェーン取付方法
圧入専用工具を使用する場合
-

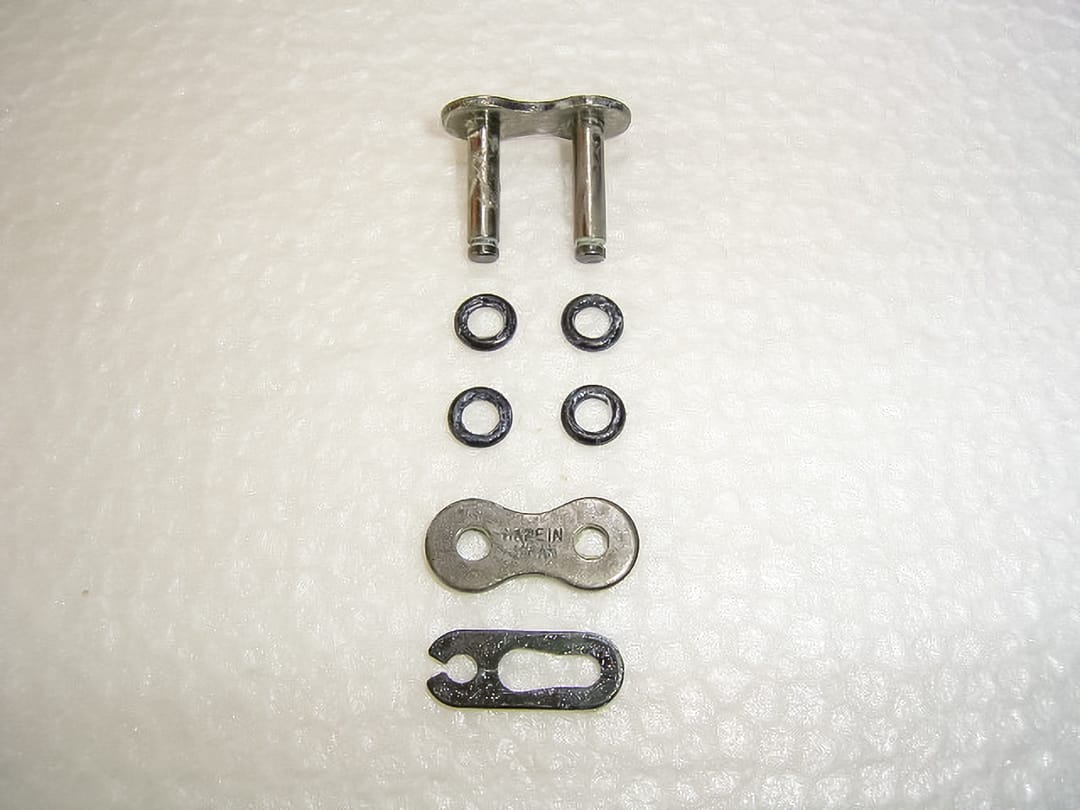

部品を確認する。
下記の部品が揃っているかご確認下さい。- 継手ピン 1個
- シールリング 4個
- 継手プレート 1個
- クリップ 1個

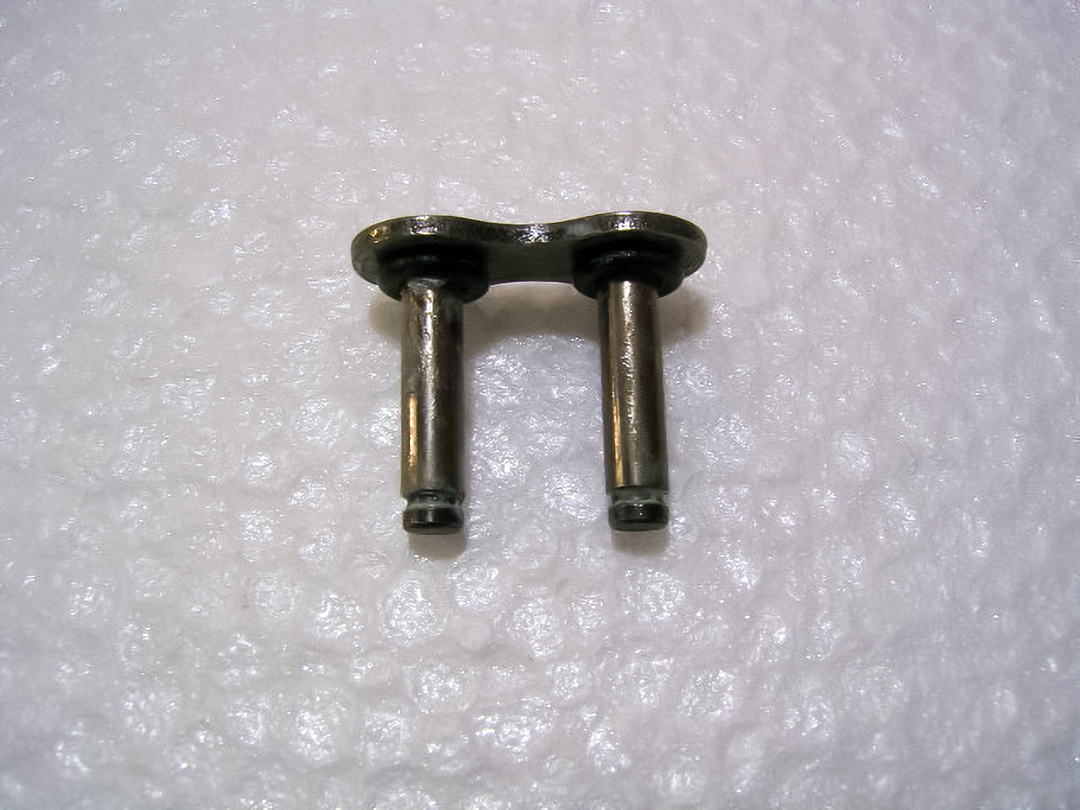

- 継手ピンの各ピンにシールリングを1つずつ取り付けます。

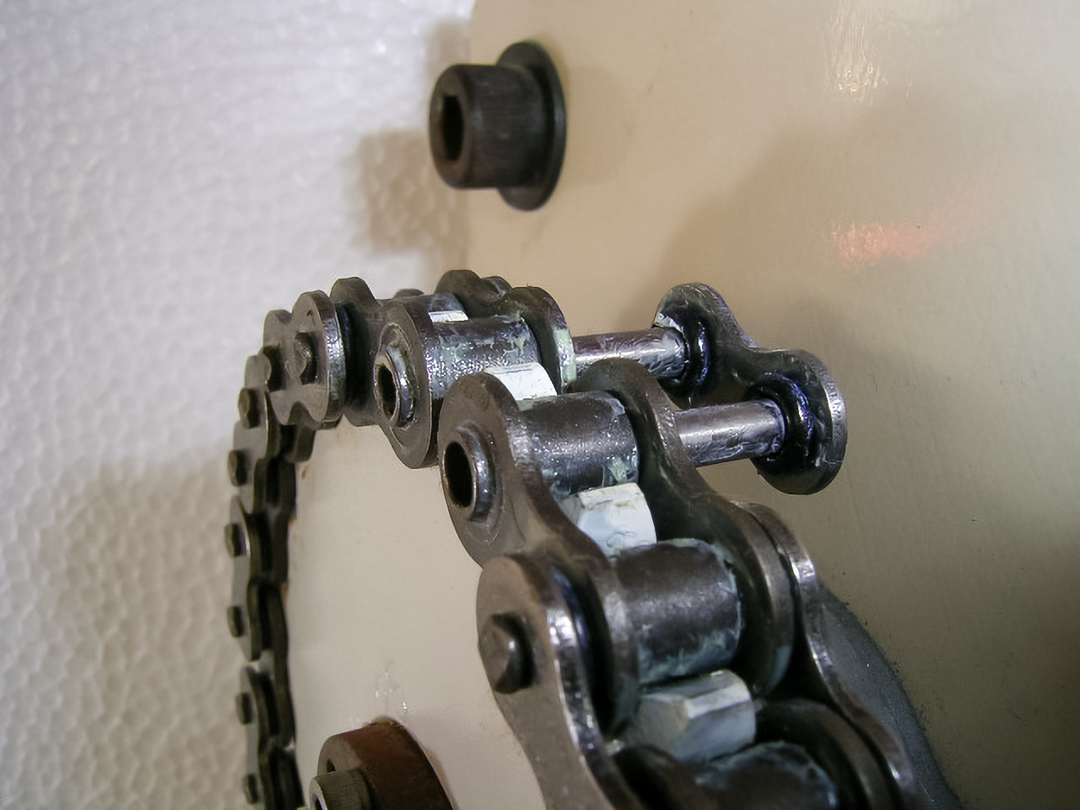

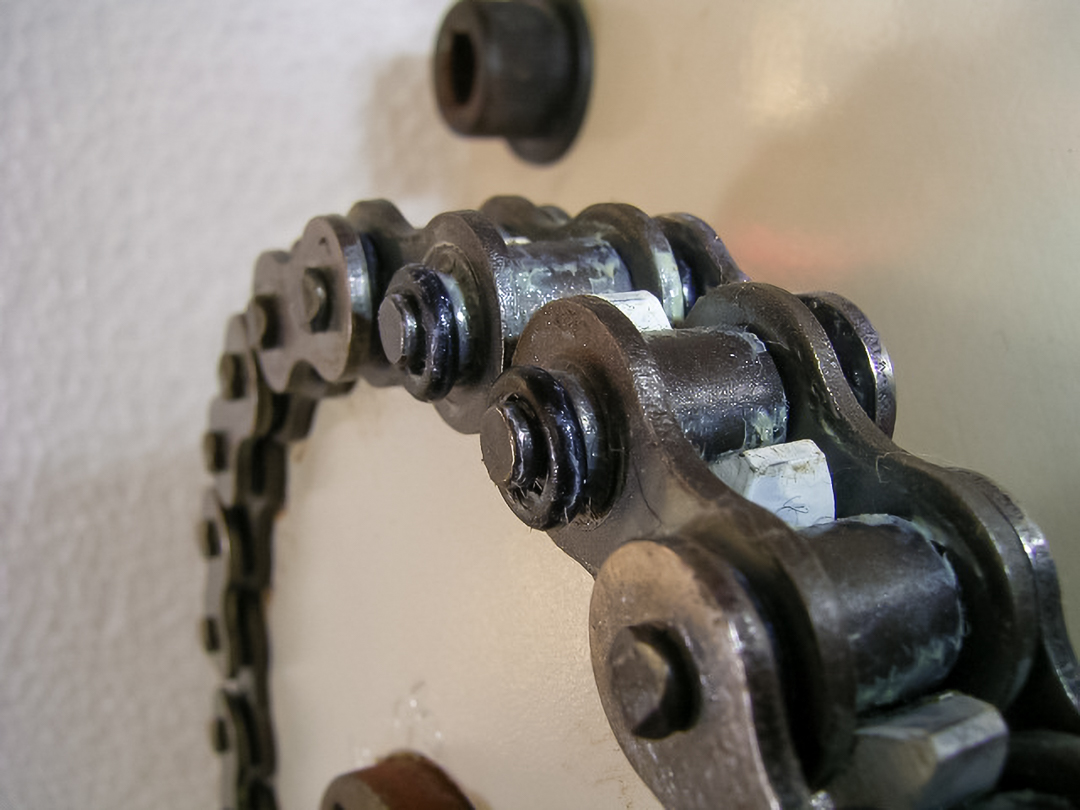

- 継手ピンを挿入しチェーンを連結します。
- 挿入した継手ピンの各ピンにシールリングを1つずつ取り付けます。
- 継手プレートを仮組みします。

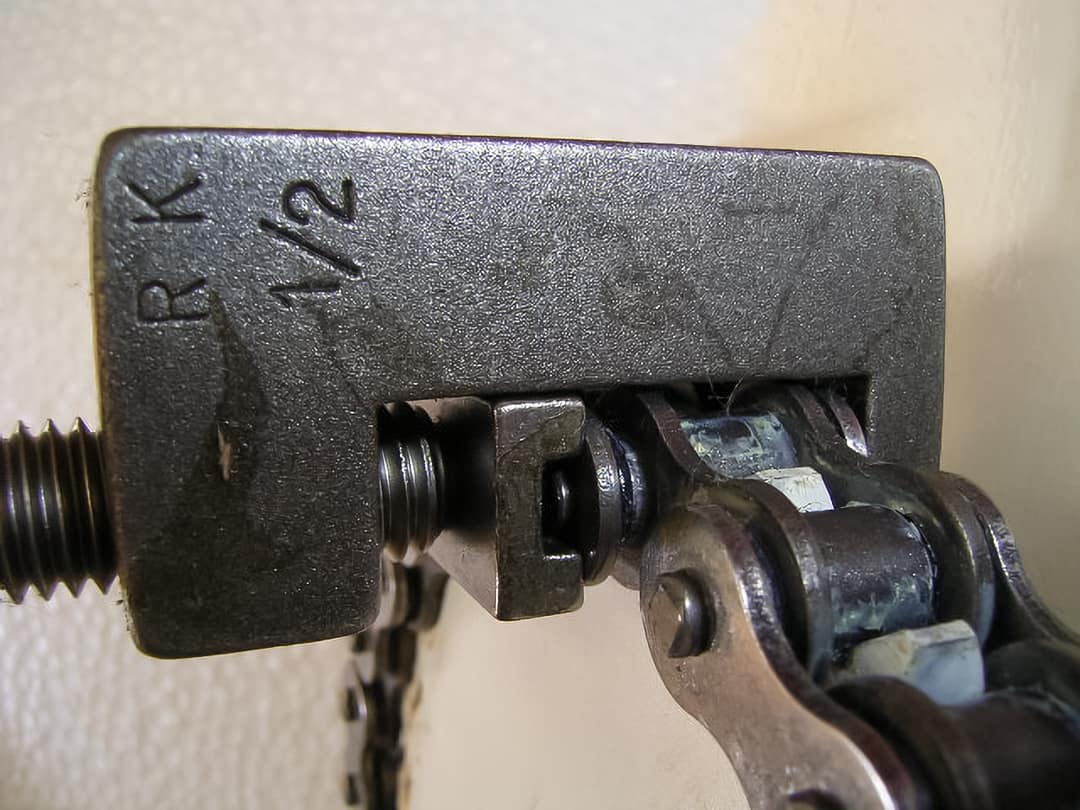

- 圧入専用工具をチェーンにセットします。
- メガネレンチ・ラチェットレンチ等を使用してプレッシャーボルトを締めていく。

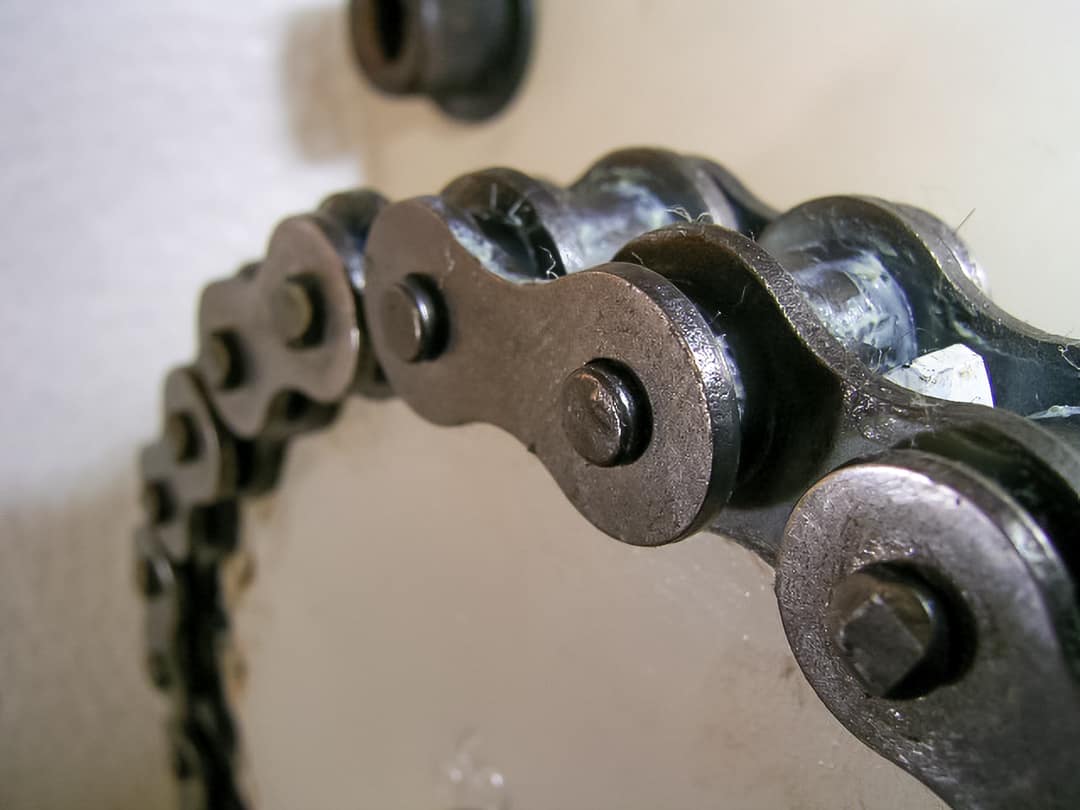

- 圧入専用工具をチェーンから外し、プレートが圧入されているか確認する。

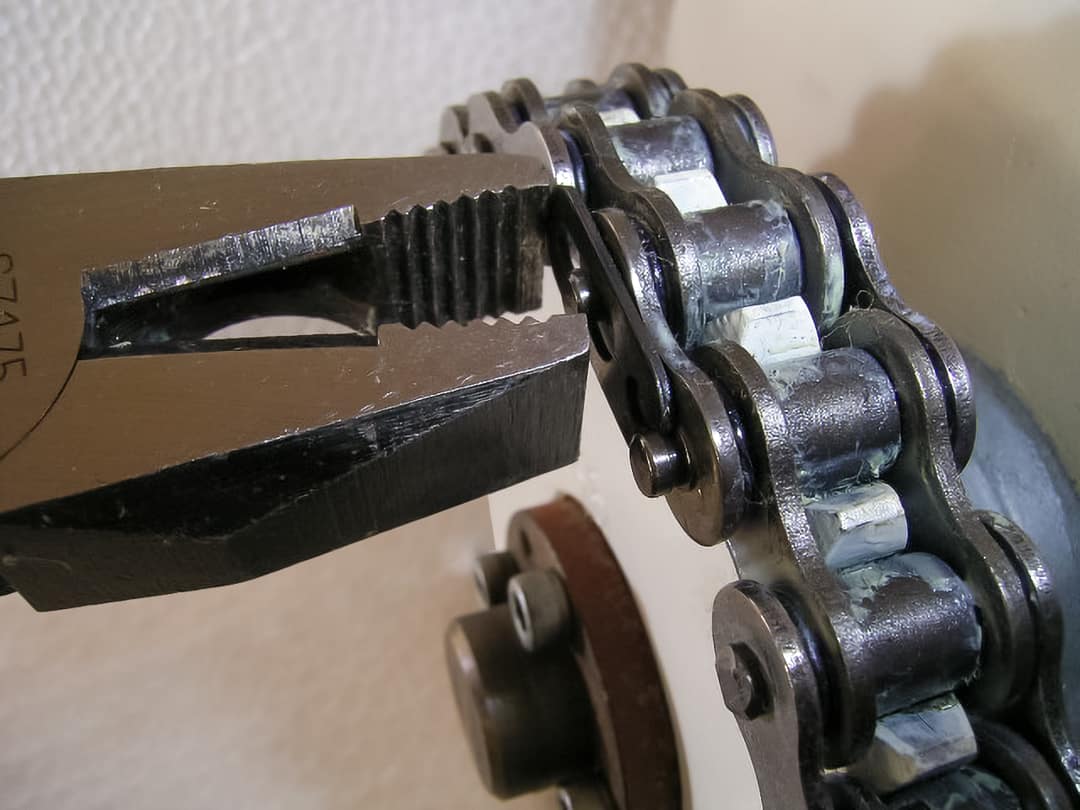

- クリップをセットしペンチ等ではめ込む。

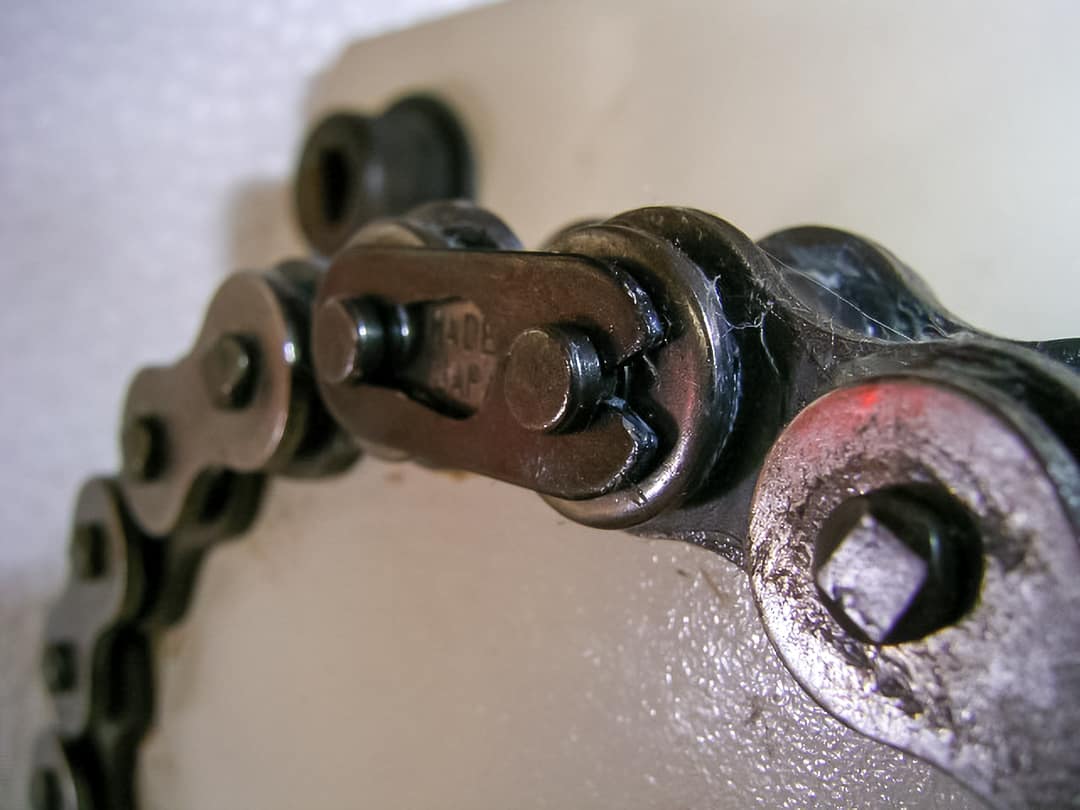

- 作業は完了です。

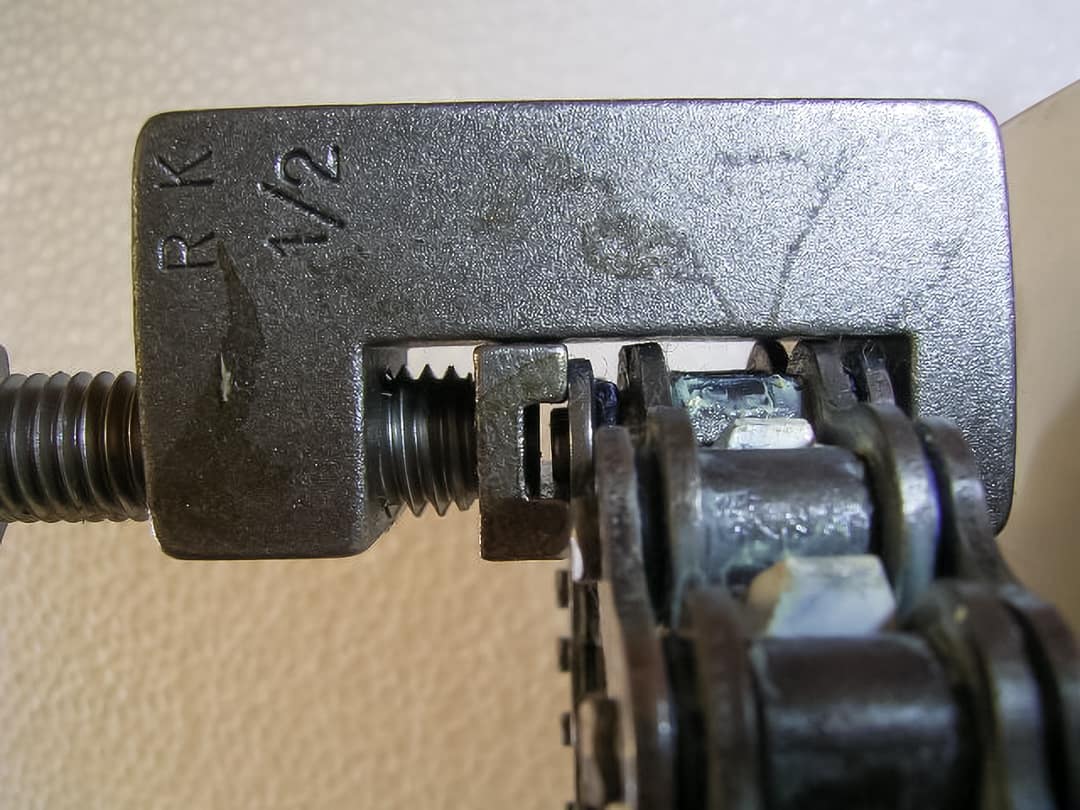

圧入前

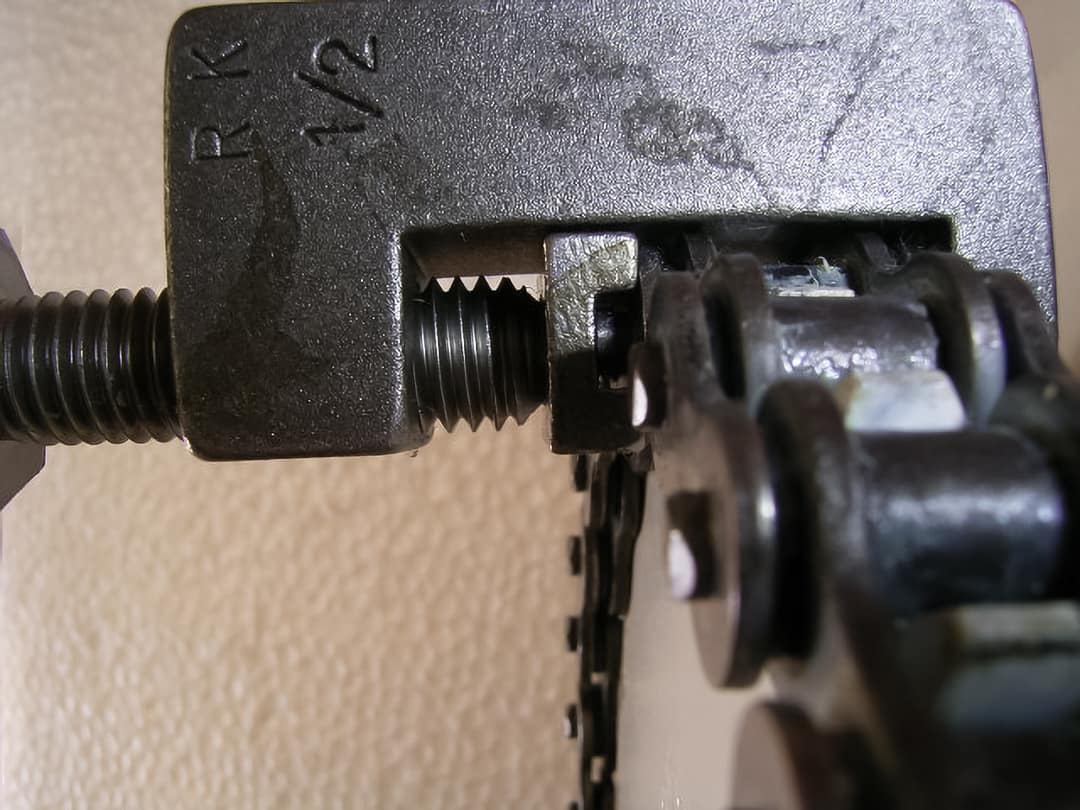

圧入後
継手ピンの先端が圧入専用工具と接触するまで締めると、プレッシャーボルトが回らなくなります。
クリップ取付用の溝が完全に露出していることをご確認下さい。
クリップの取付時はチェーンの進行方向に留意下さい。
圧入専用工具を使用しない場合
- 部品を確認する。
- 継手ピン 1個
- シールリング 4個
- 継手プレート 1個
- クリップ 1個

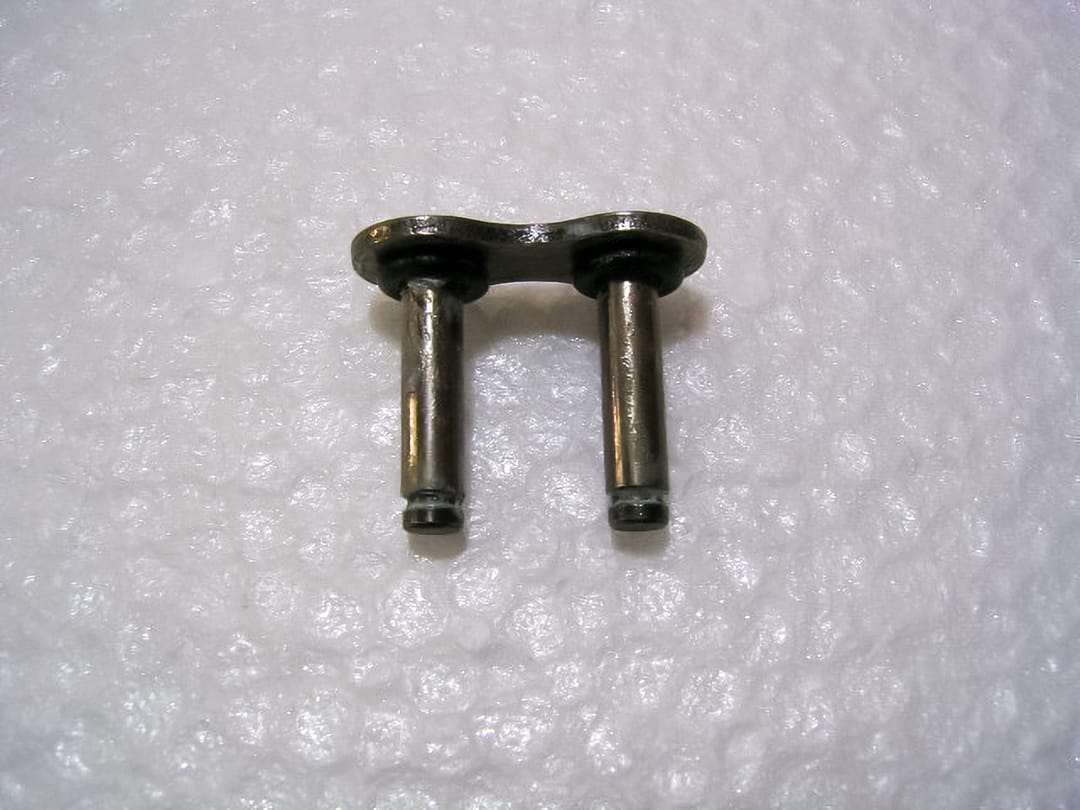

- 継手ピンの各ピンにシールリングを1つずつ取り付けます。
- 継手ピンを挿入しチェーンを連結します。
- 挿入した継手ピンの各ピンにシールリングを1つずつ取り付けます。
- 継手プレートを仮組みします。

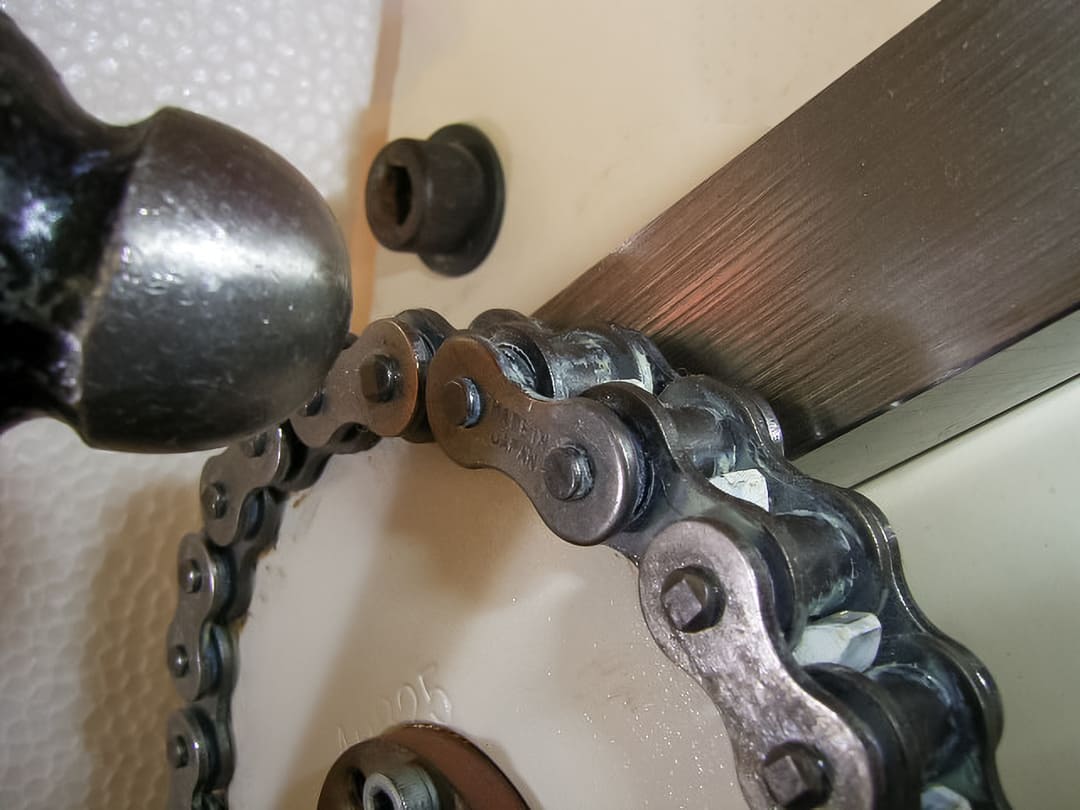

- ハンマーを使用してプレートが圧入されるまで叩く。

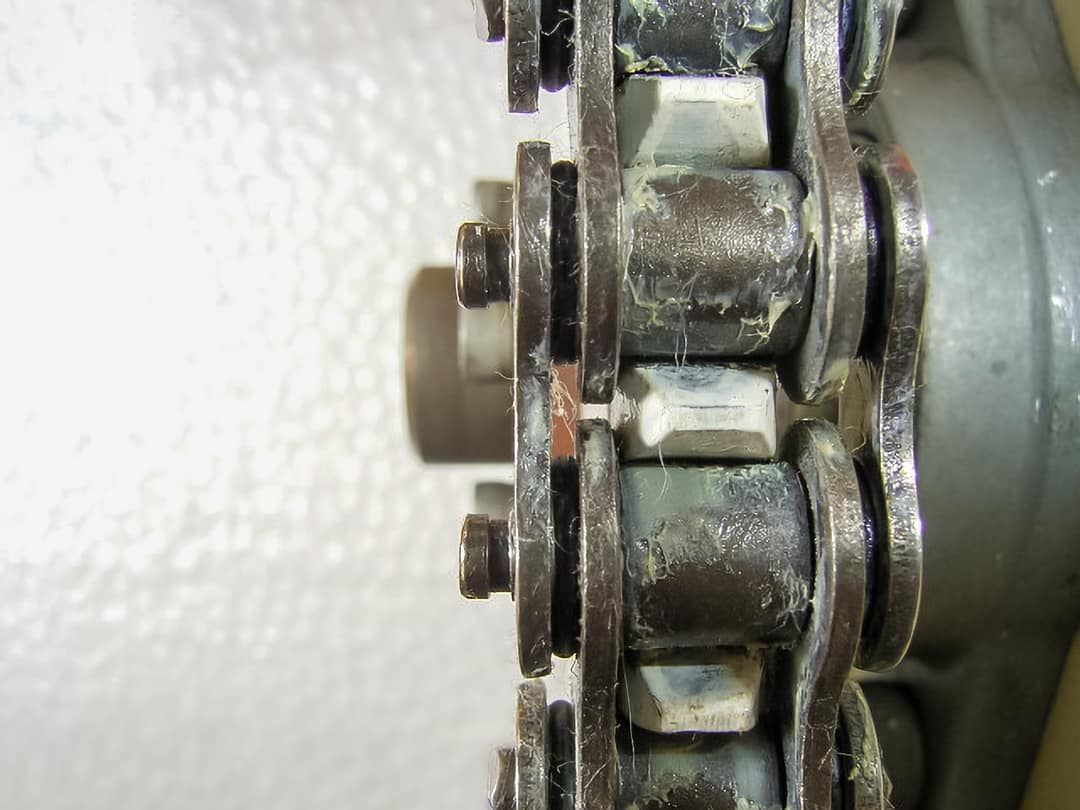

- プレートが圧入されているか確認する。
- クリップをセットしペンチ等ではめ込む。
- 作業は完了です。
下記の部品が揃っているかご確認下さい。
継手ピンがずれるのを防止する為、何か押さえるものを下に置きハンマーで叩いて下さい。
クリップ取付用の溝が完全に露出していることをご確認下さい。
クリップの取付時はチェーンの進行方向に留意下さい。
