小形コンベヤチェーン

ダブルピッチチェーン

S形(小形ローラ)寸法・諸元表

RK チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径	ピン				プレート		平均 引張強さ		最大 許容張力	概略質量	標準 外リンク形式
				外径	長さ			厚さ	高さ
	P	W (min)	R (max)	D (max)	L1×2	L1	L2	T	H (max)	kN	kgf	kgf	kg/m
RK C2040	25.40	7.85	7.92	3.98	16.05	8.02	9.53	1.5	12.07	17.2	1750	270	0.48	リベット形
RK C2050	31.75	9.40	10.16	5.09	20.30	10.15	11.6	2.0	15.09	27.9	2850	440	0.79	リベット形
RK C2060	38.10	12.57	11.91	5.96	28.50	14.25	15.75	3.2	18.10	39.5	4000	640	1.43	リベット形
RK C2080	50.80	15.75	15.88	7.94	35.40	17.7	20.80	4.0	24.13	68.6	7000	1090	2.37	リベット形
RK C2100	63.50	18.90	19.05	9.54	43.45	21.72	24.68	4.8	30.17	106.9	10900	1740	3.53	リベット形

• C2060～C2100の外リンク形式は、割りピン形にもできます。
• チェーンのつなぎ部品として、クリップ形継手リンクと割りピン形継手リンク、オフセットリンクがあります。
• 標準継手リンク形式はC2060以下でクリップ形、C2080以上で割りピン形になります。

R形(大形ローラ)寸法・諸元表

RK チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径	ピン				プレート		平均 引張強さ		最大 許容張力	概略質量	標準 外リンク形式
				外径	長さ			厚さ	高さ
	P	W (min)	R (max)	D (max)	L1×2	L1	L2	T	H (max)	kN	kgf	kgf	kg/m
RK C2042	25.40	7.85	15.88	3.98	16.05	8.02	9.53	1.5	12.07	17.2	1750	270	0.82	リベット形
RK C2052	31.75	9.40	19.05	5.09	20.30	10.15	11.6	2.0	15.09	27.9	2850	440	1.25	リベット形
RK C2062	38.10	12.57	22.23	5.96	28.50	14.25	15.75	3.2	18.10	39.5	4000	640	2.11	リベット形
RK C2082	50.80	15.75	28.58	7.94	35.40	17.7	20.80	4.0	24.13	68.6	7000	1090	3.41	リベット形
RK C2102	63.50	18.90	39.67	9.54	43.45	21.72	24.68	4.8	30.17	106.9	10900	1740	5.68	リベット形

• C2062～C2102の外リンク形式は、割りピン形にもできます。
• チェーンのつなぎ部品として、クリップ形継手リンクと割りピン形継手リンク、オフセットリンクがあります。
• 標準継手リンク形式はC2062以下でクリップ形、C2082以上で割りピン形になります。

アタッチメントダブルピッチチェーン

ベントアタッチメント（A/K形）寸法・諸元表

RK チェーン 番号	ピッチ	アタッチメント									アタッチメント1リンク当たりの 付加質量(kg)
	P	f/2	f	F	FF	C (A2/K2)	h4	N	d4	b0	A形	K形
RK C2040 RK C2042	25.40	12.7	25.4	19.0	38.0	9.5	9.1	19.1	3.6	1.5	0.003	0.006
RK C2050 RK C2052	31.75	15.9	31.8	24.0	48.0	11.9	11.1	23.8	5.2	2.0	0.007	0.014
RK C2060 RK C2062	38.10	21.45	42.9	31.8	63.6	14.3	14.7	28.6	5.2	3.2	0.016	0.032
RK C2080 RK C2082	50.80	27.8	55.6	41.1	82.2	19.1	19.1	38.1	6.8	4.0	0.033	0.066
RK C2100 RK C2102	63.50	33.3	66.6	50.0	100.0	23.8	23.4	47.6	8.7	4.8	0.063	0.126

• アタッチメント付リンクの形と取付けの間隔及びリンク数など編成をご指定のうえご注文ください。
• チェーンの編成において、ご指定のないかぎり、偶数リンクに取付けるアタッチメントは外リンクとします。

ストレートアタッチメント（SA/SK形）寸法・諸元表

RK チェーン 番号	ピッチ	アタッチメント								アタッチメント1リンク当たりの 付加質量(kg)
	P	N	F	b0	SA1/SK1		SA2/SK2			SA形	SK形
					S1	d4	S2	C	d5
RK C2040 RK C2042	25.40	19.1	19.75	1.5	11.1	5.2	13.5	9.5	3.6	0.003	0.006
RK C2050 RK C2052	31.75	23.8	24.55	2.0	14.3	6.8	15.9	11.9	5.2	0.006	0.012
RK C2060 RK C2062	38.10	28.6	31.05	3.2	17.5	8.7	19.05	14.3	5.2	0.016	0.032
RK C2080 RK C2082	50.80	38.1	40.8	4.0	22.2	10.3	25.4	19.1	6.8	0.031	0.062
RK C2100 RK C2102	63.50	47.6	50.8	4.8	28.6	13.5	31.75	23.8	8.7	0.053	0.106

• アタッチメント付リンクの形と取付けの間隔及びリンク数など編成をご指定のうえご注文ください。
• チェーンの編成において、ご指定のないかぎり、偶数リンクに取付けるアタッチメントは外リンクとします。

延長ピンアタッチメント（D形）/ G形アタッチメント寸法・諸元表

RK チェーン 番号	ピッチ	アタッチメント					アタッチメント1リンク当たりの 付加質量(kg)
	P	d2 (Max)	K	b0	b5	d4	D-1	D-3
RK C2040 RK C2042	25.40	3.98	16.65	1.5	9.5	4.1	0.001	0.002
RK C2050 RK C2052	31.75	5.09	20.95	2.0	11.9	5.1	0.002	0.004
RK C2060 RK C2062	38.10	5.96	27.25	3.2	14.3	6.1	0.003	0.006
RK C2080 RK C2082	50.80	7.94	35.2	4.0	19.1	8.1	0.007	0.014
RK 2100 RK C2102	63.50	9.54	43.25	4.8	23.8	10.2	0.012	0.024

• アタッチメント付リンクの形と取付けの間隔及びリンク数などチェーンの編成をご指定のうえご注文ください。

アタッチメント付ローラチェーン

ベントアタッチメント（A/K形）寸法・諸元表

RK チェーン 番号	ピッチ	アタッチメント						アタッチメント1リンク当たりの 付加質量(kg)
	P	f/2	F	h4	d4	N	b0	A-1	K-1
RK 25	6.35	7.15	10.7	4.75	3.4	5.6	0.75	0.0003	0.0006
RK 35	9.525	9.5	13.8	6.35	3.4	7.9	1.25	0.0009	0.0018
RK 40	12.70	12.7	17.4	7.9	3.6	9.5	1.5	0.0014	0.0028
RK 50	15.875	15.9	22.3	10.3	5.2	12.7	2.0	0.0032	0.0062
RK 60	19.05	19.05	27.2	11.9	5.2	15.9	2.4	0.0056	0.012
RK 80	25.40	25.4	35.2	15.9	6.8	19.1	3.2	0.013	0.026
RK 100	31.75	31.75	44.7	19.8	8.7	25.4	4.0	0.025	0.050
RK 120	38.10	38.1	52.5	23.0	10.3	28.6	4.8	0.038	0.076

ストレートアタッチメント（SA/SK形）寸法・諸元表

RK チェーン 番号	ピッチ	アタッチメント					アタッチメント1リンク当たりの 付加質量(kg)
	P	h5	F	d4	N	b0	SA-1	SK-1
RK 25	6.35	7.95	11.9	3.4	5.6	0.75	0.0003	0.0006
RK 35	9.525	9.5	14.25	3.4	7.9	1.25	0.0009	0.0018
RK 40	12.70	12.7	17.3	3.6	9.5	1.5	0.0014	0.0028
RK 50	15.875	15.9	22.3	5.2	12.7	2.0	0.0032	0.0062
RK 60	19.05	18.3	26.3	5.2	15.9	2.4	0.0056	0.012
RK 80	25.40	24.6	34.2	6.8	19.1	3.2	0.013	0.026
RK 100	31.75	31.8	44.1	8.7	25.4	4.0	0.025	0.050
RK 120	38.10	36.55	50.9	10.3	28.6	4.8	0.038	0.076

延長ピンアタッチメント（D形）寸法・諸元表

RK チェーン 番号	ピッチ	アタッチメント				アタッチメント1リンク当たりの 付加質量(kg)
	P	d2	K	b5	b0	D-1	D-3
RK 35	9.525	3.60	14.5	9.5	1.25	0.0007	0.0014
RK 40	12.70	3.98	16.65	9.5	1.5	0.0009	0.0018
RK 50	15.875	5.09	20.9	11.9	2.0	0.0017	0.0034
RK 60	19.05	5.96	25.65	14.3	2.4	0.0034	0.006
RK 80	25.40	7.94	33.6	19.0	3.2	0.007	0.014
RK 100	31.75	9.54	41.6	23.8	4.0	0.012	0.024
RK 120	38.10	11.11	51.2	28.6	4.8	0.020	0.040

ワイドアタッチメント付ローラチェーン

ベントアタッチメント（WA/WK形）寸法・諸元表

R K チェーン 番号	アタッチメント							アタッチメント1リンク当たりの 付加質量(kg)
	f/2	B	C	d4	WN	h4	b0	WA-1	WK-1
RK 40	12.7	17.5	9.5	4.5	23.1	7.9	1.5	0.003	0.006
RK 50	15.9	23.0	11.9	5.5	30.9	10.3	2.0	0.007	0.014
RK 60	19.05	28.0	14.3	6.6	34.0	11.7	2.4	0.013	0.026
RK 80	25.4	35.9	19.1	9.0	48.6	15.7	3.2	0.030	0.060

ストレートアタッチメント（WSA/WSK形）寸法・諸元表

R K チェーン 番号	アタッチメント						アタッチメント1リンク当たりの 付加質量(kg)
	h5	C	d4	WN	G	b0	WSA-1	WSK-1
RK 40	12.7	9.5	4.5	23.0	17.3	1.5	0.003	0.006
RK 50	15.9	11.9	5.5	28.8	22.6	2.0	0.007	0.014
RK 60	19.05	14.3	6.6	34.6	26.7	2.4	0.013	0.026
RK 80	24.6	19.1	9.0	46.1	35.4	3.2	0.030	0.060

小判形ローラチェーン

標準形ローラチェーン寸法・諸元表

R K チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径	ピン			プレート
				外径	長さ		高さ	厚み
	p	b1 (min)	d1 (max)	d2 (max)	b4	bc	h2 (max)	b0
RK 35A	9.525	4.68	5.08	3.59	11.40	12.80	9.1	1.25
RK 40A	12.70	7.95	7.92	3.98	16.05	17.55	12.07	1.50
RK 50A	15.875	9.53	10.16	5.09	20.30	21.75	15.09	2.00
RK 60A	19.05	12.7	11.91	5.96	25.30	26.80	18.10	2.40
RK 80A	25.40	15.88	15.88	7.94	32.15	35.25	24.13	3.20

• 80Aは割ピン形継手タイプ。
• 引張強さはJIS標準ローラチェーンに準じます。
• 小判形オフセットリンクはございません。
• 標準スプロケットが使用出来ます。

ダブルピッチシールチェーン

S形(小形ローラ)シールチェーン寸法・諸元表

RK チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径	ピン		プレート		平均引張強さ		最大許容張力		概略質量
	P	b１ (min)	d1 (max)	d2 (max)	b4	b0	h2 (max)	kN	kgf	kN	kgf	kg/m
RK C2040-O	25.40	7.85	7.92	3.98	19.4	1.5	12.07	16.7	1700	2.6	270	0.51
RK C2050-O	31.73	9.40	10.16	5.09	23.6	2.0	15.09	27.5	2800	4.3	440	0.84
RK C2060-O	38.10	12.57	11.91	5.96	31.3	3.2	18.10	40.2	4100	6.3	640	1.43
RK C2080-O	50.80	15.75	15.88	7.94	38.7	4.0	24.13	68.6	7000	10.7	1090	2.44

• アタッチメント付シールチェーンも製作致します。
• シールチェーンはピン～ブシュ間にグリースを封入しています。
  チェーンの切り継ぎの際などにグリースをふきとらないように注意してください。グリースが少ないと磨耗が進みます。
• シールチェーンはシールリングや封入グリースの劣化により、局部的にピン～ブシュの磨耗が進行する場合がありますので、伸びによる使用限界は1.0%に設定してあります。
• 標準スプロケットが使用出来ます。

R形(大形ローラ)シールチェーン寸法・諸元表

RK チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径	ピン		プレート		平均引張強さ		最大許容張力		概略質量
	P	b１ (min)	d1 (max)	d2 (max)	b4	b0	h2 (max)	kN	kgf	kN	kgf	kg/m
RK C2042-O	25.40	7.85	15.88	3.98	19.4	1.5	12.07	16.7	1700	2.6	270	0.84
RK C2052-O	31.73	9.40	19.05	5.09	23.6	2.0	15.09	27.5	2800	4.3	440	1.30
RKC2062-O	38.10	12.57	22.23	5.96	31.3	3.2	18.10	40.2	4100	6.3	640	2.08
RK C2082-O	50.80	15.75	28.58	7.94	38.7	4.0	24.13	68.6	7000	10.7	1090	3.45

• アタッチメント付シールチェーンも製作致します。
• シールチェーンはピン～ブシュ間にグリースを封入しています。
  チェーンの切り継ぎの際などにグリースをふきとらないように注意してください。グリースが少ないと磨耗が進みます。
• シールチェーンはシールリングや封入グリースの劣化により、局部的にピン～ブシュの磨耗が進行する場合がありますので、伸びによる使用限界は1.0%に設定してあります。
• 標準スプロケットが使用出来ます。

小判形シングルピッチシールチェーン

RK チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径	ピン			プレート
				外径	長さ		高さ	厚み
	p	b1 (min)	d1 (max)	d2 (max)	b4	bc	h2 (max)	b0
RK 40ABO	12.70	7.95	7.92	3.98	19.4	19.9	12.07	1.50
RK 50ABO	15.875	9.53	10.16	5.09	23.6	24.0	15.09	2.00
RK 60ABO	19.05	12.7	11.91	5.96	28.4	29.75	18.10	2.40
RK 80ABO	25.40	15.88	15.88	7.94	27.4	39.8	24.13	3.20

• 80Aは割ピン形継手タイプ。
• 引張強さはJIS標準ローラチェーンに準じます。
• 小判形オフセットリンクはございません。
• 標準スプロケットが使用出来ます。

ステンレスダブルピッチチェーン

SUS304 ダブルピッチローラチェーン寸法・諸元表

RK　 チェーン 番号	ピッチ	内リンク 内幅	ローラ 外径		ピン		プレート		ピンの形式	概略質量 (kg/m)		1ユニットの リンク数
	P	b1 (min)	d2[S]	d2[R]	長さ L	外径 d1	厚さ b0	高さ h2		S	R
RK SUS C2040	25.40	7.85	7.94	15.88	17.8	3.98	1.5	12.07	リベット形	0.49	0.83	120
RK SUS C2050	31.75	9.40	10.16	19.05	21.8	5.09	2.0	15.09	リベット形	0.83	1.28	96
RK SUS C2060	38.10	12.57	11.91	22.23	30.2	5.98	3.2	18.10	リベット形	1.46	2.14	80
RK SUS C2080	50.80	15.75	15.88	28.58	37.4	7.94	4.0	24.13	リベット形	2.44	3.50	60
RK SUS C2100	63.50	18.90	19.05	39.67	44.5	9.54	4.8	30.17	リベット形	3.74	5.98	48

ステンレスアタッチメント付ダブルピッチチェーン

SUS304 ダブルピッチローラチェーンアタッチメント寸法・諸元表

RK チェーン 番号	ピッチ	f/2	h5	S2	C	N	d4	d1	h4	b0	X	Xs
	P
RK SUS C2040	25.40	12.7	11.1	13.6	9.5	19.1	3.6	5.2	9.1	1.5	19.3	19.8
RK SUS C2050	31.75	15.9	14.3	15.9	11.9	23.8	5.2	6.8	11.1	2.0	24.2	24.6
RK SUS C2060	38.10	21.4	17.5	19.1	14.3	28.6	5.2	8.7	14.7	3.2	31.5	30.6
RK SUS C2080	50.80	27.8	22.2	25.4	19.1	38.1	6.8	10.3	19.1	4.0	40.7	40.5
RK SUS C2100	63.50	33.3	28.6	31.8	23.8	47.6	8.7	14.3	23.4	4.8	49.9	50.4

• 弊社製品のX及びXsの寸法は型の修正により変わることがあります。

ステンレスアタッチメント付シングルピッチチェーン

SUS304 ローラチェーンアタッチメント寸法・諸元表

RK チェーン 番号	ピッチ	f/2	h5	N	d4	h4	X	Xs	d5	NW	KW	1リンク当りの 付加重量
	P											A,SA	K,SK
RK SUS 35	9.525	9.5	9.5	7.9	3.4	6.4	14.3	14.5	-	-	-	0.001	0.002
RK SUS 40	12.70	12.7	12.7	9.5	3.6	8.0	17.8	17.4	4.5	23.0	9.5	0.002	0.004
RK SUS 50	15.875	15.9	15.9	12.7	5.2	10.3	23.4	23.05	5.5	28.8	11.9	0.003	0.006
RK SUS 60	19.05	19.1	18.3	15.9	5.2	11.9	28.2	26.85	6.6	34.6	14.3	0.007	0.014
RK SUS 80	25.40	25.4	24.6	19.1	6.8	15.9	36.6	35.45	9.0	46.1	19.1	0.013	0.026
RK SUS 100	31.75	31.8	31.8	25.4	8.7	19.8	44.9	44.0	11.0	57.7	23.8	0.026	0.052

• 弊社製品のX及びXsの寸法は型の修正により変わることがあります。

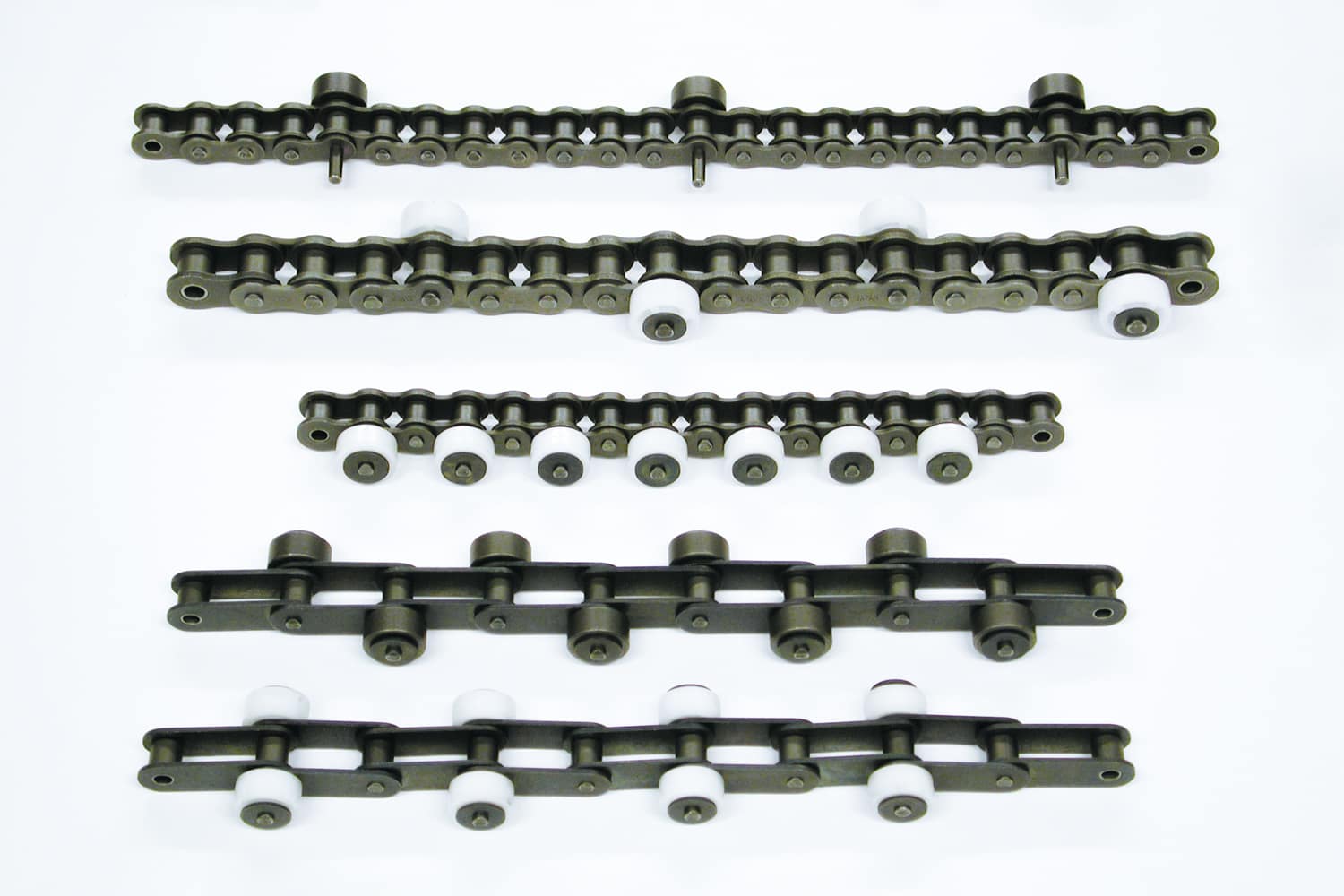

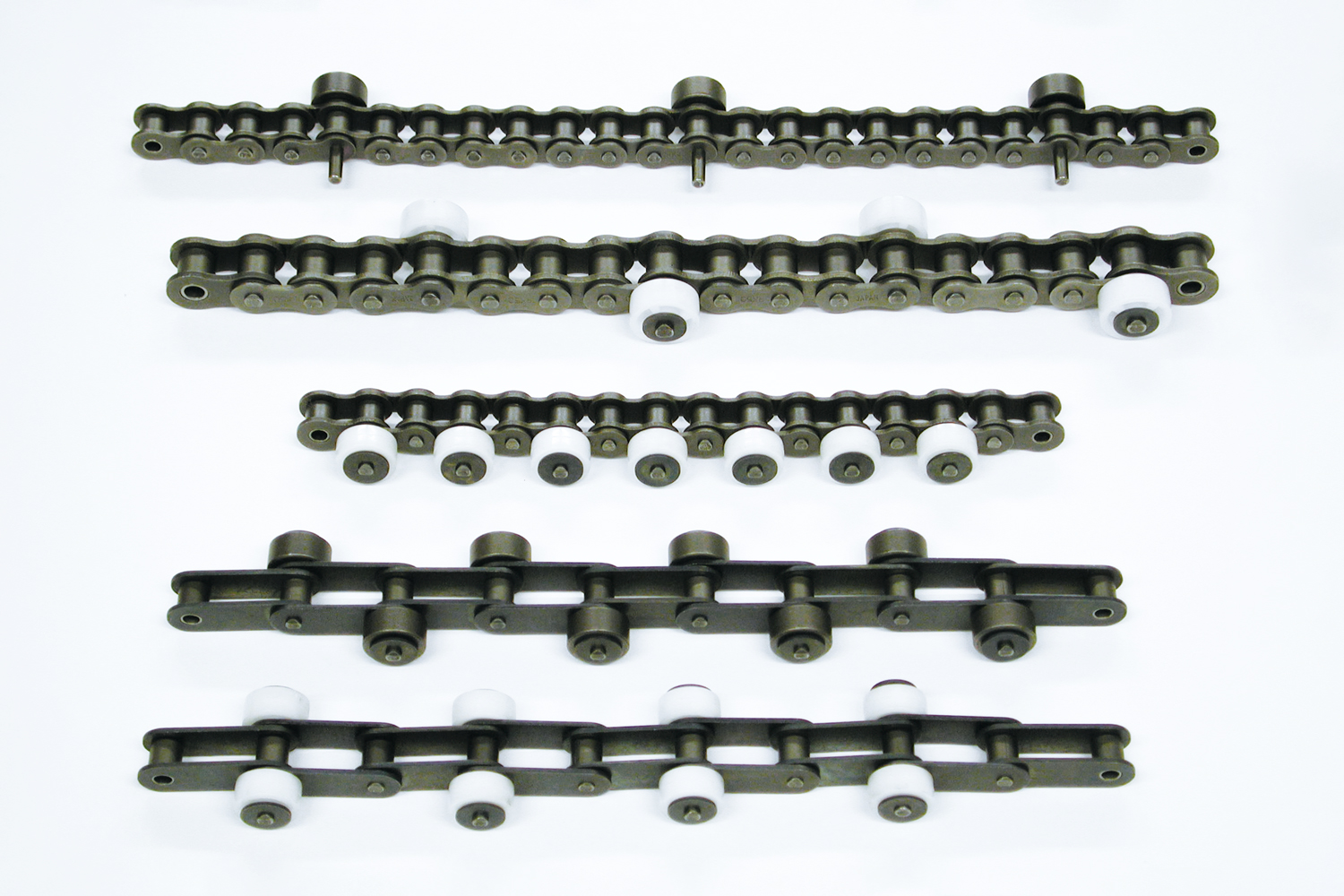

サイドローラ付チェーン

1. サイドローラ及びトップローラの材質には鉄製と樹脂製の2種類があります。

2. サイドローラ付チェーンには平行形と千鳥形の2種類があります。


サイドローラ付ダブルピッチチェーン寸法・諸元表

RK チェーン 番号	ピッチ P	内リンク 内幅 (min)	プレート 厚さ	D (max)	B	ピン径 (max)	l1	l2	L1	L2
RK C2040	25.40	7.85	1.5	15.88	7.8	3.98	8.05	10.20	18.475	20.675
RK C2050	31.75	9.40	2.0	19.05	9.4	5.09	10.15	12.10	22.5	24.5
RK C2060	38.10	12.57	3.2	22.23	12.6	5.96	14.25	16.95	30.1	32.8
RK C2080	50.80	15.75	4.0	28.58	15.7	7.94	17.20	21.30	37.85	40.95

サイドローラ付シングルピッチチェーン寸法・諸元表

RK チェーン 番号	ピッチ P	内リンク 内幅 (min)	プレート 厚さ	D (max)	B	ピン径 (max)	l1	l2	L1	L2
RK 40	12.70	7.85	1.5	15.88	7.8	3.98	8.05	10.20	18.48	20.68
RK 50	15.875	9.4	2.0	19.05	9.4	5.09	10.15	12.10	22.5	24.5
RK 60	19.05	12.57	2.4	22.23	12.6	5.96	12.65	15.35	28.5	31.2
RK 80	25.40	15.75	3.2	28.58	15.7	7.94	16.10	19.15	36.25	39.35

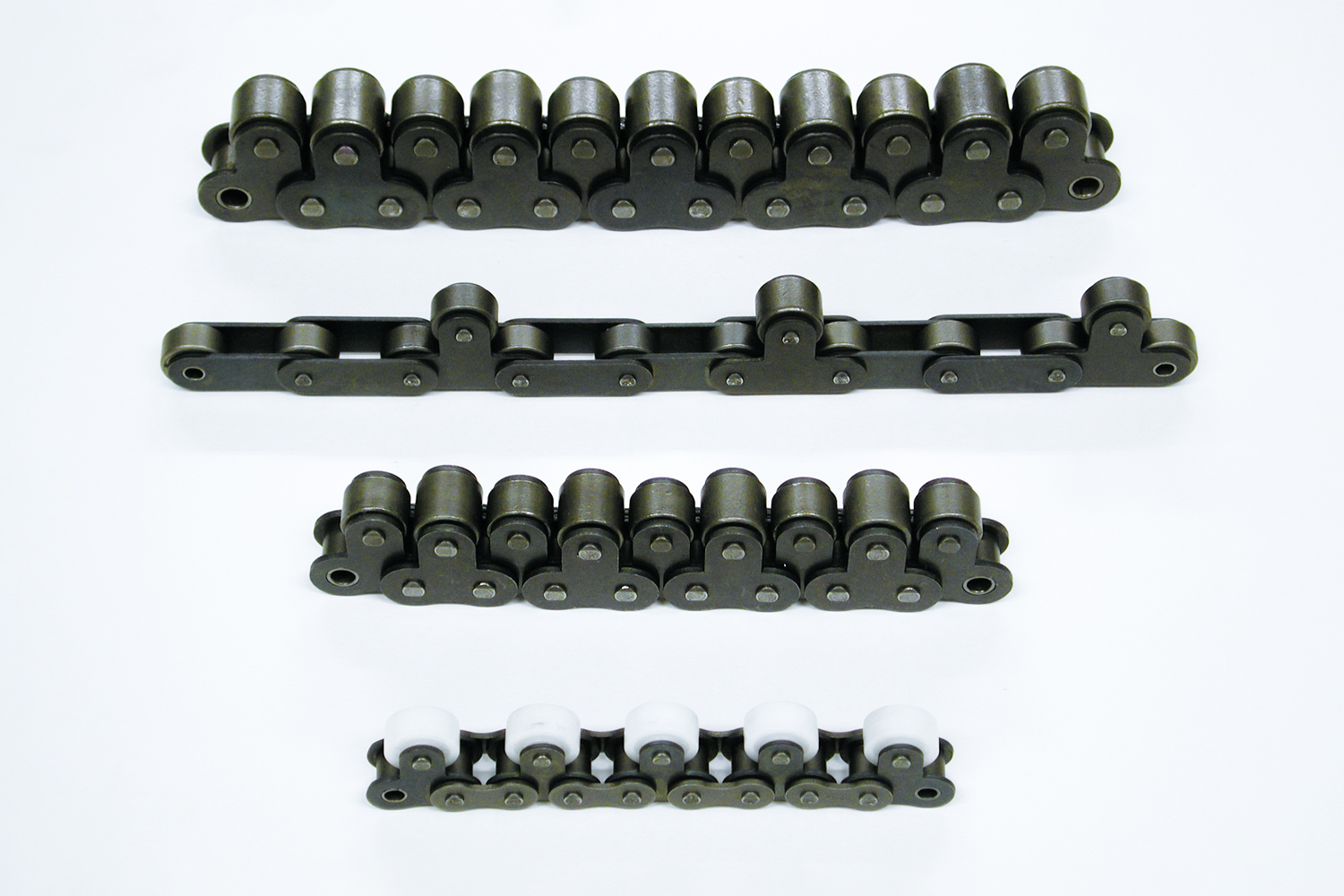

トップローラ付チェーン

トップローラ付ダブルピッチチェーン寸法・諸元表

RK チェーン 番号	ピッチ P	内リンク 内幅 (min)	プレート 厚み	D (max)	d (max)	L	L'	H	R
RK C2040	25.40	7.85	1.5	15.88	3.98	16.55	13.35	13.35	6.0
RK C2050	31.75	9.40	2.0	19.05	5.09	20.70	16.35	16.35	7.5
RK C2060	38.10	12.57	3.2	22.23	5.96	28.85	22.20	22.20	9.0
RK C2080	50.80	15.75	4.0	28.58	7.94	35.80	27.50	27.50	11.5

トップローラ付シングルピッチチェーン寸法・諸元表

RK チェーン 番号	ピッチ P	内リンク 内幅 (min)	プレート 厚み	D (max)	d (max)	L	L'	H	R
RK 40	12.70	7.85	1.5	15.88	3.96	16.05	12.80	12.7	4.75
RK 50	15.875	9.4	2.0	19.05	5.08	20.30	16.05	15.6	6.35
RK 60	19.05	12.57	2.4	22.23	5.96	25.30	20.20	18.3	7.95
RK 80	25.40	15.75	3.2	28.58	7.94	32.15	25.60	24.6	9.50

曲線走行容易なサイドボウ（SB）チェーン

サイドボウローラチェーン寸法・諸元表

RK チェーン 番号	ピッチ P	内リンク 内幅 (min)	ローラ 外径 (max)	ピン 外径 (max)	プレート		最小 曲り半径 R	平均引張強さ
					b0	h2 (max)		kN	kgf
RK SB2040	25.40	7.95	7.92	3.59	1.5	12.1	700	11.8	1200
RK SB2042	25.40	7.95	15.88	3.59	1.5	12.1	700	11.8	1200
RK SB2050	31.75	9.53	10.16	4.51	2.0	15.1	800	20.6	2100
RK SB2052	31.75	9.53	19.05	4.51	2.0	15.1	800	20.6	2100
RK SB2060	38.10	12.70	11.91	5.09	2.4	18.1	1000	28.0	2860
RK SB2062	38.10	12.70	22.23	5.09	2.4	18.1	1000	28.0	2860
RK SB2080	50.8	15.88	15.88	5.96	3.2	24.1	1200	39.2	4000
RK SB2082	50.8	15.88	28.58	5.96	3.2	24.1	1200	39.2	4000

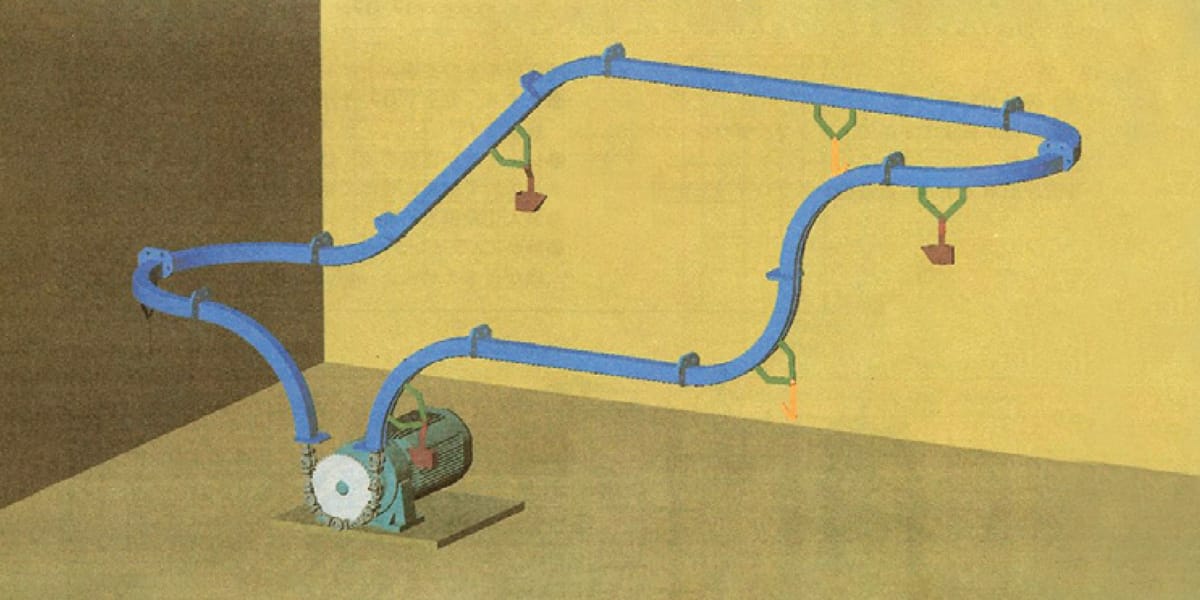

RK超軽量トロリーチェーン 横吊り形

超軽量トロリーチェーン 横吊り形寸法・諸元表

RK チェーン 番号	ピッチ P	b1 (min)	ΦD	T	I	Φd1	Φd2	I1	h	h1	R	平均引張強さ		搬送物質量
												kN	kgf
RK SBC2040	25.40	7.85	34	4	30	14	12	34	13.5	12	300	9.4	960	1000g以下
RK SBC2050	31.75	9.40	46	10	48.2	24	24	56	15.0	15	600	13.9	1,420	2000g以下

ガイドレール寸法・諸元表

RK チェーン 番号	A	B	C	T	R
RK SBC2040	41.4	35.8	8.5	3.2	300
RK SBC2050	48.0	58.0	18.0	4.0	600

RK超軽量トロリーチェーン 横吊り形/下吊り形(RK SB20415)

イージーオーダー

アタッチメント付コーティングチェーン、アタッチメント付シールチェーン、アタッチメント付サイドボウチェーン等、当サイトで案内させて頂いている商品以外の特殊なチェーン等がご入用の場合は下記のオーダーフォームからご相談ください。
>>オーダーフォーム
