トップチェーン

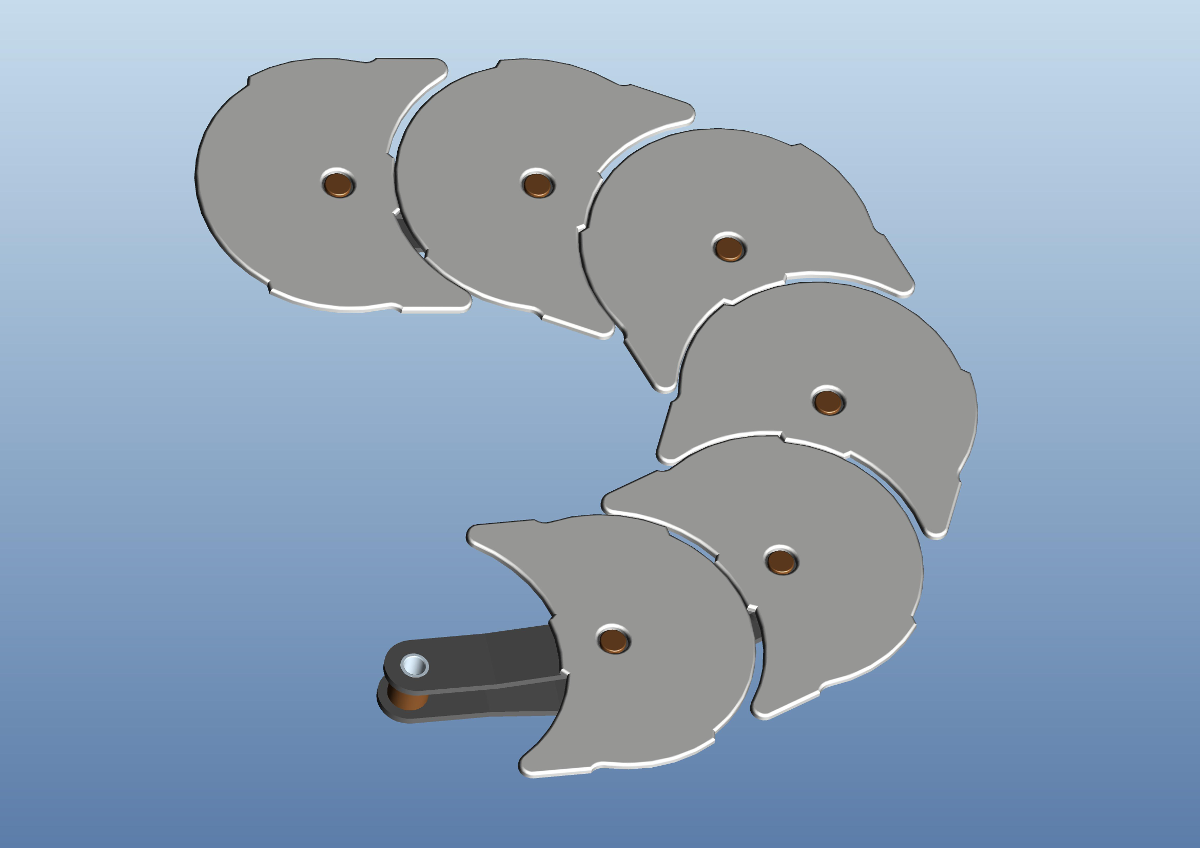

クレセントトップチェーン

TCP1140S <特許出願中>


搬送物がトッププレート間にはまり込んで、お困りではないですか?
RKは以下の特徴を持つ独自のトッププレート形状を持つチェーンを開発しました。

  1. 本トッププレート形状により、搬送物がプレート間の隙間にはまり込む可能性が低減されました。
    これにより、設備稼働率がUPします。
  2. 最小回転半径が従来品と比較し、小さくなりました。
    スプロケットをサイズダウンでき、より狭い場所へ設置可能です。
  3. チェーン全リンクがオフセット形であるため、長さの調節は1ピッチ単位から可能です。
RKクレセントトップチェーンは、現在「特許出願中」です。

TCP1140S スペック
ind_crescent

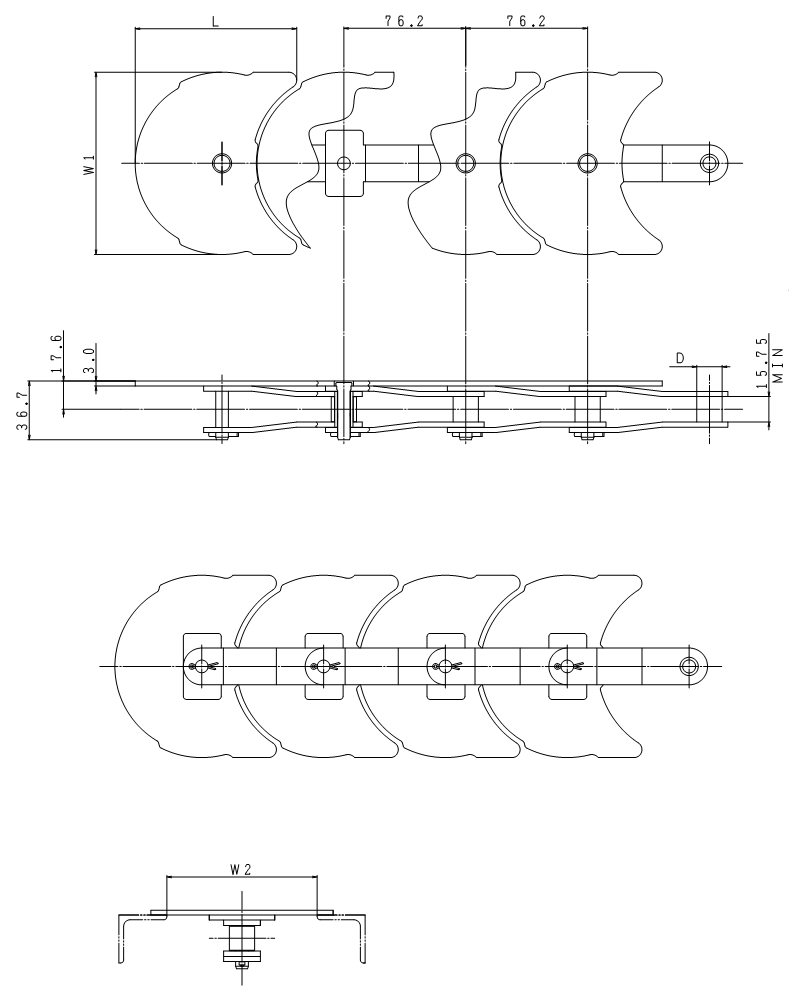

RKTCP1140S 寸法表
単位(mm)
チェン銘柄プレート巾
W1
プレート長さ
L
ローラ径
φD
レール溝巾
W2(min)
適応SPRKT
サイズ
反転必要
最小巾
許容張力概略質量
(kg/m)
(kN)(kgf)
TCP1140S11410115.8847.0以上24T以上3401111204.33
※トッププレート材質はステンレスです。リンクプレート、ピン、ブシュ、ローラは鉄に表面処理を施しています。
