チェーンとスプロケットホイルは一体となって使用されます。チェーンを正しく選定すると同時に、スプロケットホイルの正しい選定が重要です。
-
材質
使用条件により鋳鉄、鋳鋼、軟鋼、炭素鋼などから採用しますが、磨耗度の高い場合には歯部に硬化処理をします。
-
歯型と歯数
チェーンとかみ合いスムーズな運行ができるよう歯型を制定しています。歯数はできるだけ多くとる方が望ましいのですが、運転速度が遅く、荷重が均一の場合は最小6歯までとることができます。
-
ボスの型式
ボスが両側についているC型と片側だけについているB型があります。
-

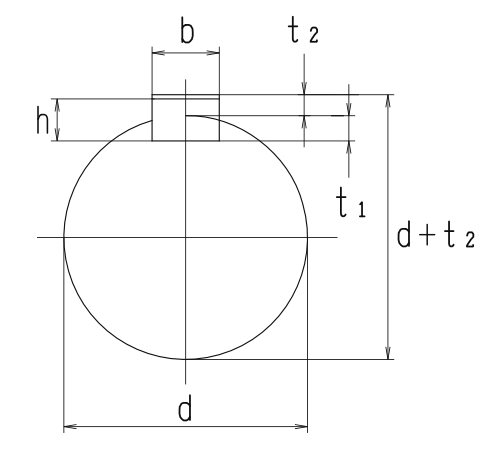

新JISキー溝寸法(JIS B1301-1976)
( )内のキー寸法のものは、なるべく使用しないでください。軸径 d キー名称の寸法
幅×高 b×hキー溝の深さ 軸 t1 ボス d＋t2 平行キー 勾配キー 6超8以下 2×2 1.2 d+1.0 d+0.5 8超10以下 3×3 1.8 d+1.4 d+0.9 10超12以下 4×4 2.5 d+1.8 d+1.2 12超17以下 5×5 3.0 d+2.3 d+1.7 17超22以下 6×6 3.5 d+2.8 d+2.2 20超25以下 (7×7) 4.0 d+3.0 d+3.0 22超30以下 8×7 4.0 d+3.3 d+2.4 30超38以下 10×8 5.0 d+3.3 d+2.4 38超44以下 12×8 5.0 d+3.3 d+2.4 44超50以下 14×9 5.5 d+3.8 d+2.9 50超55以下 (15×10) 5.0 d+5.0 d+5.0 50超58以下 16×10 6.0 d+4.3 d+3.4 58超65以下 18×11 7.0 d+4.4 d+3.4 65超75以下 20×12 7.5 d+4.9 d+3.9 75超85以下 22×14 9.0 d+5.4 d+4.4 80超90以下 (24×16) 8.0 d+8.0 d+8.0 85超95以下 25×14 9.0 d+5.4 d+4.4 95超110以下 28×16 10.0 d+6.4 d+5.4 110超130以下 32×18 11.0 d+7.4 d+6.4 125超140以下 (35×22) 11.0 d+11.0 d+11.0 130超150以下 36×20 12.0 d+8.4 d+7.1 140超160以下 (38×24) 12.0 d+12.0 d+12.0 150超170以下 40×22 13.0 d+9.4 d+8.1 160超180以下 (42×26) 13.0 d+13.0 d+13.0 170超200以下 45×25 15.0 d+10.4 d+9.1 200超230以下 50×28 17.0 d+11.4 d+10.1
-

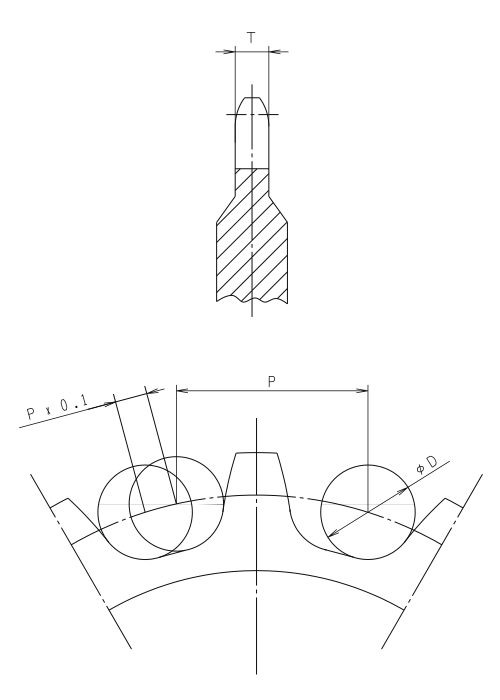

スプロケットピッチ径外径表
チェーン番号 D T R F S BF R F S BF 3000 32 32 18 17 13 9 13 13 5000 42 42 24 22 17 11 17 17 7000 47 47 27 24 20 13 20 20 10000 52 52 32 27 24 17 24 24 13000 62 62 34 32 29 19 29 29 16000 73 73 42 37 33 23 33 33 20000 78 78 47 42 38 26 38 38 25000 89 89 53 42 30 42 35000 104 104 53 51 36 51 50000 125 125 64 60 43 60 12000 68 68 37 30 20 30 17000 83 83 42 43 30 43 26000 104 104 48 48 34 48 36000 130 130 54 56 39 56 430 40 40 22 17 17 450 47 47 24 21 17 21 650 53 53 27 24 17 24 6205 60 60 37 30 20 30 214 47 47 34 25 25 212 73 73 42 30 30
-
新JISキー溝寸法(JIS B1301-1976)
